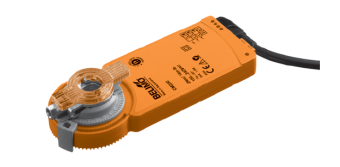

Электропривод BELIMO CM24-L для воздушных заслонок в системах ОВК, направление вращения против часовой стрелки.
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 24 В ~ 50/60 Гц: 24 В= |
| Диапазон номинального напряжения | 19,2 … 28,8 В |
| Расчетная мощность | 1 ВА |
| Потребляемая мощность: - во время вращения - в состоянии покоя | 0,5 Вт 0,2 Вт |
| Соединение Кабель: | 1 м , 3 х 0,75 мм2 |
| Функциональные данные | |
| Крутящий момент (номинальный) | Мин. 2 Нм при номинальном напряжении |
| Направление вращения | См. Обзор типов |
| Ручное управление | Редуктор выводится из зацепления при помощи магнита |
| Угол поворота: - без механического ограничения - с механическим ограничением | - неограничен - фикс. 315° , или 0° …287,5° ограничение с двух сторон при помощи механических упоров, настраивается с шагом 2,5° |
| Время поворота | 75 с / 90° |
| Уровень шума | Макс. 35 дБ |
| Индикация положения | Механический указатель, съемный (со встроенным магнитом для ручного управления) |
| Безопасность | |
| Класс защиты | III) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей cреды | –30 ... +50 °C |
| Температура хранения | –40 ... +80 °C |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) |
| Техническое обслуживание | Не требуется |
| Размеры / вес | |
| Размеры | См. на след. стр. |
| Вес | 220 г |
