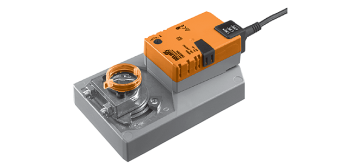

Привод BELIMO GM24A-SR Плавного регулирования 0…10 В=
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка непосредственно на вал заслонки
Электропривод воздушной заслонки Belimo GM24A-SR Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление
Электропривод воздушной заслонки Белимо GM24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Настраиваемый угол поворота
Привод воздушной заслонки Белимо GM24A-SR - угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Belimo GM24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Документы
tmhirx5e83i9v8qusq74y4mrt2b93jtl Размер: 332 кб -
Характеристики
Технические характеристики Электропривод BELIMO GM24A-SR для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
Электрические параметры Номинальное напряжение 24 В~ 50/60 Гц
24 В=Диапазон номинального напряжения 19,2…28,8 В~/= Расчетная мощность 6,5 ВА Потребляемая мощность:
во время вращения
в состоянии покоя
4,5 Вт
2 ВтСоединение: питание Кабель 1 м, 4 х 0,75 мм2 Функциональные данные Крутящий момент (номинальный) Мин. 40 Нм при номинальном напряжении Управление
Управляющий сигналY
Рабочий диапазон
0…10 В=, типовое входное сопротивление 100 кОм
2… 10 В=Обратная связь (измеряемое напряжение) 2…10 В= Направление вращения Реверсивное за счет переключателя 1 / 0 Направление вращения при Y=0 В В положении переключения 0 соотв. 1 Равность хода ±5% Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка Угол поворота Макс. 95° , ограничение с двух сторон при помощи настраиваемых механических упоров Время поворота 150 с Уровень шума Макс. 45 дБ Индикация положения Механический указатель, съемный Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP54 в любом положении установки Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Влажность окружающей среды 95% отн., не конденсир. Техническое обслуживание Не требуется Размеры / вес Размеры См. на след. стр. Вес 1700 г - Отзывы
-
