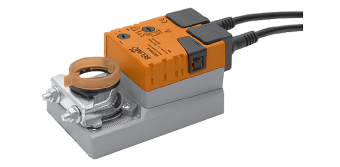

Электропривод BELIMO NM230A для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 100 ... 240В~, 50/60 Гц |
| Диапазон номинального напряжения | 85 ... 265 В~ |
| Расчетная мощность | 5,5 ВА (NM230A) 6 ВА (NM230A-S) |
| Потребляемая мощность Во время вращения В состоянии покоя | 2,5 Вт при номинальном крутящем моменте 0,6 Вт |
| Вспомогательный переключатель | 1 однопол., 1 мА… 3 (0,5) А, 250 В~ (0 ... 100%, настраивается) (для NM230A-S) |
| Соединение Двигатель Вспом. переключатель | Кабель 1 м, 3 x 0,75 мм2 Кабель 1 м, 3 x 0,75 мм2 (для NM230A-S) |
| Функциональные данные | |
| Крутящий момент (номинальный) | Мин. 10 Нм при номинальном напряжении |
| Направление вращения | Реверсивное за счет переключателя 0 или 1 |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Угол поворота | Макс. 95° , ограничение с двух сторон при помощи настраиваемых механических упоров |
| Время поворота | 150 с |
| Уровень шума | Макс. 35 дБ |
| Индикация положения | Механический указатель, съемный |
| Безопасность | |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей cреды | –30° ... +50 °C |
| Температура хранения | –40° ... +80 °C |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) |
| Техническое обслуживание | Не требуется |
| Размеры / вес | |
| Размеры | См. на след. стр. |
| Вес | 750 г (NM230A) 850 г (NM230A-S) |
