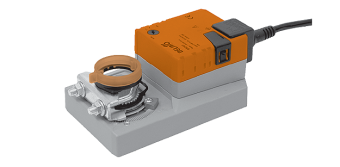

Привод BELIMO SM24A-SR Плавного регулирования 0…10 В=
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка непосредственно на вал заслонки
Электропривод воздушной заслонки Belimo SM24A-SR Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление
Электропривод воздушной заслонки Белимо SM24A-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Настраиваемый угол поворота
Привод воздушной заслонки Белимо SM24A-SR - угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Belimo SM24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Документы
kku152slpufef34ux75os9fzya80krw5 Размер: 295,7 кб -
Характеристики
Технические характеристики Электропривод BELIMO SM24A-SR электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
Электрические параметры Номинальное напряжение 24 В~, 50/60 Гц
24 В=Диапазон номинального напряжения 19,2 ... 28,8 В~ 21,6...28,8 B= Расчетная мощность 4 ВА Потребляемая мощность
Во время вращения
В состоянии покоя
2 Вт при номинальном крутящем моменте
0,4 ВтСоединение Кабель 1 м, 4 x 0,75 мм2 Функциональные данные Крутящий момент (номинальный) Мин. 20 Нм при номинальном напряжении Управление Управляющий сигнал Y Рабочий диапазон 0…10 В, типовое входное сопротивление 100 кОм
2 ... 10 В=Обратная связь (измеряемое напряжение) 2 ... 10 В=, макс. 1 мА Ровность хода ±5% Направление вращения Реверсивное за счет переключателя 0 / 1 Направление вращения при Y=0 В В положении переключения 0 соотв. 1 Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка Угол поворота Макс. 95°, ограничение с двух сторон при помощи на- страиваемых механических упоров Время поворота 150 с Уровень шума Макс. 45 дБ Индикация положения Механический указатель, съемный Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP54 в любом положении установки Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Влажность окружающей среды 95% отн., не конденсир. (EN 60730-1) Техническое обслуживание Не требуется Размеры / вес Размеры См. на след. стр. Вес 1050 г - Отзывы
-
