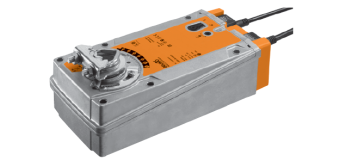

Привод BELIMO EF230A-S2 Откр/закр 230В ~, 2 вспомогательных переключателя
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип работы устройства Belimo EF230A-S2
Когда привод приведен в нормальное положение, взводится пружина. которая возвращает привод в начальное положение при прекращении подачи питания.
Способ установки
Монтаж происходит при помощи захвата на вал заслонки, что упрощает установку. Также в комплект входит фиксатор, который предупреждает вращение привода.
Стабилизация вала
В комплектацию с захватом входит стабилизатор, который необходим для комбинации захвата привода Белимо EF230A-S2 с валом заслонки.Состоит стабилизатор из пластиковых колец (двух), которые могут быть демонтированы (полностью или частично) или оставаться внутри захвата при необходимости (в зависимости от диаметра вала).
Монтаж на длинный вал
В том случае, если диаметр длинного вала составляет от 12 до 20 mm, то установка будет происходить со стабилизатором.
Если диаметр вала заслонки составляет от 21 до 26,7 mm, то стабилизатор может быть демонтирован.
Монтаж на короткий вал
Если вы устанавливаете привод на короткий вал, то стабилизатор может быть либо демонтирован, либо помещен внутрь захвата.Более подробное описание процесса установки указано в инструкции по установке.
Надежность прибора
Belimo EF230A-S2 имеет функцию автоматической остановки при достижении конечных значений, что позволяет отказаться от использования конечных выключателей и предохраняет прибор от перегрузки.
Принцип ручного управления
Поворотный привод имеет возможность ручного управления при помощи поворотного ключа, который позволяет зафиксировать привод в любой момент поворота. Фиксацию можно снять вручную или при помощи подачи питания.
Настраиваемый угол поворотаСтепень поворота привода можно настроить с помощью упоров (механических).
Документы
8ri95qqcjqwz3fkp2zdovqs4z31fjo7z Размер: 438,6 кб -
Характеристики
Технические характеристики Электронный привод BELIMO EF230A-S2 позволяет управлять заслонками в вентиляционных системах помещений.
Электрические данные Номин. напряжение 230 V ~50 на 60 Гц Диапазон номинального напряжения от 90 до 264 V~ Мощность (расчетная) 21 ВА Потребление:
Вращение
Покой
9 W
4,5 WПереключатели два 1-полюсных (двойное переключение) от 1 мА до 3(0,5) А, 250 V~
один фиксированный 10% , один с возможностью настройки в диапазоне от 10 до 90%Подключение (кабель)
Питание
ПереключателиКабель:
1 m, 2 x 0,75 mm2
1 m, 6 x 0,75 mm2Функциональные характеристики Крутящий момент:
двигателя
пружины
Min 30 Nm (в условиях номин. напряжения)
Min 30 NmВращение (направление) Выбирается установкой L/R Управление (ручное) Осуществляется ручным ключом (с блокировкой) Поворот (угол) Max 95° , есть возможность ограничения упорами Время поворота:
двигатель
пружина
не более 75 секунд (от 0 до 30 Nm)
не более 20 секунд в условиях от –20 до +50 °С / макс. 60 секунд в условиях –30 °СШум:
двигателя
пружины
не более 55 дБ
не более 71 дБРесурс эксплуатационный Min 60000 положений охранных Индикатор положения Механический Безопасность Защита II класс (изолирован полностью) Защита корпуса протокол IP54 Температура эксплуатации от –30° до +50 °C Температурный режим хранения от –40° до +80 °C Тех. обслуживание Отсутствует необходимость Размерные данные Размеры Смотрите на следующей странице Масса 4 600 г - Отзывы
-
