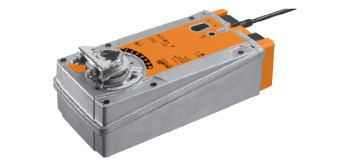

Привод BELIMO EF24A-SR Плавного регулирования 0…10 В=

Принцип действия

При перемещении электропривод воздушной заслонки Belimo EF24A-SR в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение.

Простая установка

Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

Стабилизатор вала

Захват для вала заслонки, устанавливаемый на электропривод воздушной заслонки Белимо EF24A-SR с возвратной пружиной, комплектуется на заводе-изготовителе специальным стабилизатором вала для создания стабильной комбинации заслонки, вала заслонки и электропривода.
Он включает в себя два пластиковых кольца, которые в зависимости от диаметра вала заслонки и способа установки привода, могут частично или полностью демонтироваться, либо оставаться внутри захвата.

Установка на длинный вал

Использование стабилизатора является необходимым при установке привод воздушной заслонки Белимо EF24A-SR на длинный вал заслонки с диаметром вала 12…20 мм.
Использование стабилизатора не является необходимым при установке привода на длинный валзаслонки с диаметром вала 21…26,7 мм. В этом случае стабилизатор может быть демонтирован.

Установка на короткий вал

При установке на короткий вал необходимость в применении стабилизатора отпадает – его можно демонтировать или просто оставить внутри захвата. Для более подробного описания смотрите инструкцию по установке

Высокая функциональная надежность

Belimo EF24A-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Ручное управление

Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче
питания на привод.

Настройка угла поворота

Угол поворота настраивается при помощи механических упоров.
