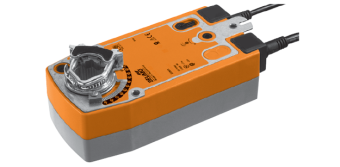

Привод BELIMO NF230А-S2 Откр/закр 230В ~, 2 вспом. перекл.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
При перемещении привода воздушной заслонки Белимо NF230А-S2 в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Простая установка
Электропривод воздушной заслонки Belimo NF230А-S2 устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Высокая функциональная надежность
Электропривод воздушной заслонки Белимо NF230А-S2 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Ручное управление
Belimo NF230А-S2 поворотный привод Белимо. Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод.
Настройка угла поворота
Угол поворота настраивается при помощи механических упоров.
Гибкая система сигнализации
В приводе есть фиксированный вспомогательный переключатель и настраиваемый. Они позволяют получать сигнал при 10% или 10…90 % угла поворота.
Универсальный привод
Производится привод NFA-S2 с напряжением питания 24...240 В~ / 24...125 В=
Документы
v182z4bvvkjfnj18cyba85zv7z9dgb1s Размер: 805 кб -
Характеристики
Технические характеристики Электропривод Belimo NF230А-S2 предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.
Электрические параметры Номинальное напряжение 230В~, 50/60 Гц Диапазон номинального напряжения 195…264 В ~ Расчетная мощность 9,5 ВА Потребляемая мощность:
во время вращения
в состоянии покоя
6 Вт
2,5 ВтВспомогательные переключатели 2 однополюсных с двойным переключением 1 мА… 3 (0.5)А 250 В~
(1 фиксированный / 1 настраиваемый 10…90%)Соединение:
питание
вспом. переключателиКабель:
1 м, 2 x 0,75 мм2
1 м, 6 х 0,75 мм2Функциональные данные Крутящий момент:
двигатель
пружина
Мин. 10 Нм при номинальном напряжении
Мин. 10 НмНаправление вращения Выбирается установкой L/R Ручное управление С помощью ручного ключа с блокировкой Угол поворота Макс. 95° , (может быть ограничен с любой стороны c помощью встроенного механического упора) Время поворота:
двигатель
пружина
75 с (0…20 Нм)
20 с при –20…+50°С / max. 60 с при –30 °СИндикация положения Механическая Уровень шума:
двигатель
пружина
45 дБ
62 дБИндикация положения Механическая Безопасность Класс защиты II (все изолировано) Степень защиты корпуса IP54 Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Техническое обслуживание Не требуется Размеры / вес Размеры См. на след. стр. Вес 2000 г - Отзывы
-
