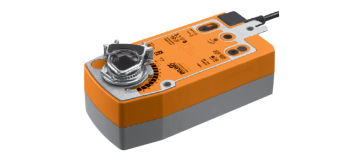

Привод BELIMO NF24A-SR Плавного регулирования 0…10 В=
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Привод управляется стандартным сигналом 0…10 В=. При перемещении привода воздушной заслонки Белимо NF24A-SR в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания Энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Простая установка
Электропривод воздушной заслонки Belimo NF24A-SR устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Высокая функциональная надежность
Электропривод воздушной заслонки Белимо NF24A-SR защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Ручное управление
Belimo NF24A-SR поворотный привод Белимо. Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод.
Настройка угла поворота
Угол поворота настраивается при помощи механических упоров.
Документы
q8jci1arnzf0hvk6ghvs706u3n3coaiv Размер: 797,8 кб -
Характеристики
Технические характеристики Электропривод BELIMO NF24A-SR предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.
Электрические параметры Номинальное напряжение 24 В ~ 50/60 Гц 24 В= Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6 …28,8 В= Расчетная мощность 5,5 ВА Потребляемая мощность:
во время вращения
в состоянии покоя
3,5 Вт
2,5 ВтСоединение: Кабель: 1 м, 4 x 0,75 мм2 Функциональные данные Крутящий момент:
двигатель
пружина
Мин. 10 Нм при номинальном напряжении
Мин. 10 НмУправление:
управляющий сигнал Y
рабочий диапазон
0…10 В=, типовое входное сопротивление 100 кОм
2…10 В=Сигнал обратной связи (измеряемое напряжение U) 2…10 В=, макс 0,5 А Точность позиционирования ±5% Направление вращения
двигатель
пружина
Меняется переключателем
Выбирается установкой L/RРучное управление С помощью ручного ключа с блокировкой Угол поворота Макс. 95°, (может быть ограничен с любой стороны c помощью встроенного механического упора) Время поворота:
двигатель
пружина
150 с (0…10 Нм)
20 с при –20…+50°С / max. 60 с при –30 °ССрок службы Минимум 60000 охранных положений Уровень шума:
двигатель
пружина
40 дБ
62 дБИндикация положения Механическая Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP54 Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Техническое обслуживание Не требуется Размеры / вес Размеры См. на след. стр. Вес 1800 г - Отзывы
-
