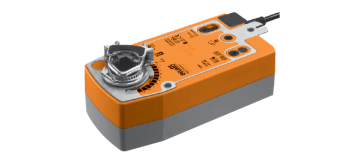

Привод BELIMO SF24A-SR Плавного регулирования 0…10 В=
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип работы
При принятии приводом Белимо SF24A-SR рабочего положении, происходит взвод возвратной пружины. В тот момент. когда подача питания прекращается, пружина возвращает заслонки в охранную позицию. Управляется привод сигналом в диапазоне от 0 до 10 V=.
Способ установки
Электронный привод Belimo SF24A-SR крепится захватами на вал воздушной заслонки, что упрощает процесс установки. Belimo SF24A-SR снабжен фиксаторами, которые предотвращают вращение привода.
Повышенная надежность привода
Функция автоматической остановки привода при достижении конечных значений позволяет отказаться от использования конечных выключателей. а также защищает привод от перегрузки.
Управление вручную
Поворотный ручной ключ позволяет осуществлять управление приводом Belimo SF24A-SR вручную. Ключ позволяет блокировать положение привода в любой момент вращения. Блокировка снимается подачей электропитания на устройство или вручную (при помощи ключа).
Угол поворота настраиваемый
Механические упоры позволяют настроить угол поворота привода.
Документы
nxkahemq96cmwqvqr5t1xmtysdyzrtgt Размер: 786,6 кб -
Характеристики
Технические характеристики Электронный привод BELIMO SF24A-SR необходим для регулирования воздушных заслонок, которые выполняют охранные функции в системах кондиционирования помещений.
Электрические характеристики Номин. напряжение 24 V ~ 50/60 Гц 24 V= Диапазон номин. напряжения 19,2-28,8 V ~ / 21,6-28,8 V= Мощность расчетная 7 ВА Мощность потребляемая:
В работе
В момент покоя
5 W
3 WПодключение:
питаниеКабельное
1 m, 4*0,75 mm2Функциональные параметры Момент крутящий
двигателя (при номин. напряжении)
пружины
Минимум 20 Nm
Минимум 20 NmВращение (направление)
двигателя
пружины
Управляется переключателем
Определяет установка L или RУправление ручное осуществляется посредством ключа поворотного с блокировкой Угол поворота Max. 95°, ограничивается при необходимости с каждой стороны упорами (механическими) Время поворота:
двигатель
пружина
до 150 секунд (0…10 Нм)
до 20 секунд при температуре: от –20 до+50°С / максим. 60 секунд при температуре в –30 °СУровень шума:
двигателя
пружины
до 40 дБ
до 62 дБИндикатор положения Механический указатель Безопасность Защита III класс(подходит для низкого напряжения) Протокол защиты корпуса IP54 Температурные условия окр. среды от –30° до +50 °C Температурные условия хранения от –40° до +80 °C Тех. обслуживание Отсутствует необходимость Размер Размер Смотрите на след. странице Масса 2,1 кг - Отзывы
-
