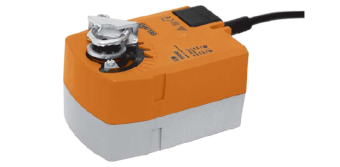

Привод BELIMO TF24-SR 0…10 В=
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
При перемещении привода воздушной заслонки Белимо TF24-SR в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания Энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Простая установка
Электропривод воздушной заслонки Belimo TF24-SR устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Высокая функциональная надежность
Электропривод воздушной заслонки Белимо TF24-SR защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Электрические приспособления
Belimo TF24-SR поворотный привод Белимо. SG…24 позиционеры.
Документы
5kfb8dnmqwwy0m537eu0w8ehvfz7yfes Размер: 193,5 кб -
Характеристики
Технические характеристики Электропривод BELIMO TF24-SR предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания).
Электрические параметры Номинальное напряжение 24 В~ 50/60 Гц, 24 В= Диапазон номинального напряжения 19,2…28,8 В~
21,6…26,4 В=Расчетная мощность 4 ВА Потребляемая мощность:
Во время вращения
В состоянии покоя
2,5 Вт
1 ВтСоединительный кабель Длина 1 м , 4 х 0,75 мм2 Управляющий сигнал 0…10 В= при входном сопротивлении 100 кОм Рабочий диапазон 2…10 В= Напряжение обр. связи U 2…10 В= (макс. 0,5 мА) Функциональные данные Крутящий момент:
двигатель
пружина
Мин. 2,5 Нм при номинальном напряжении
Мин. 2,5 НмНаправление вращения
двигатель
пружина
Выбирается переключателем
Выбирается установкой L/RУгол поворота Макс. 95°, (ограничение 37 ...100% c помощью механического упора) Время поворота:
двигатель
пружина‹150 с / 90°
‹25 с / 90°Уровень шума: двигатель Макс. 35 дБ Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP42 Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Техническое обслуживание Не требуется Размеры / вес Размеры См. на след. стр. Вес 600 г - Отзывы
-
