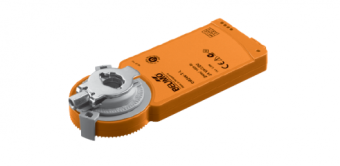

Привод BELIMO CM24K-T-R Откр/закр 24В =/~
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Привод и модуль SKM230-T-B12 Электропривод воздушной заслонки Belimo CM24K-T-R может быть установлен только с модулем SKM230-T-B12, который разработан специально для него.
Простая установка непосредственно на вал заслонки
Привод воздушной заслонки Белимо CM24K-T-R устанавливается непосредственно на вал заслонки при помощи универсального захвата (O6…12,7 мм), может снабжается фиксатором Z-ARCM, предотвращающим вращение корпуса электропривода.
Ручное управление
Belimo CM24K-T-R поворотный привод Белимо, возможно ручное управление при помощи магнита (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением, магнит встроен в указатель положения)
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров (макс. 95°)
Высокая функциональная надежность
Электропривод воздушной заслонки Белимо CM24K-T-R защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Документы
7117qx20qddc082y73axu3t6iyurr2pr Размер: 276,8 кб -
Характеристики
Технические характеристики Электропривод BELIMO CM24K-T-R для модуля SKM230-T-B12 для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
Электрические параметры Номинальное напряжение 24 В= Диапазон номинального напряжения 19,2…28,8 В Расчетная мощность 1 ВА Потребляемая мощность:
во время вращения
в состоянии покоя
0,5 Вт
0,2 ВтСоединение Клеммы для многожильного Cu кабеля, 3 1,5 мм2 или одножильного Cu кабеля 3 0,75 мм2 Соединение привод – модуль SKM230-T-B12 Cu многожильный кабель: O мин. 0,5 мм2 макс. 1,5 мм2
Cu одножильный кабель: O мин. 0,5 мм2 макс. 0,75 мм2
Длина макс. 200 мФункциональные данные Крутящий момент (номинальный) Мин. 2 Нм при номинальном напряжении Управление: Через модуль SKM230-T-B12 Направление вращения См. Обзор типов Ручное управление Редуктор выводится из зацепления при помощи магнита Угол поворота Макс. 95° , может ограничиваться с двух сторон при помощи механических упоров Время поворота:
открытие
закрытие
‹75 с / 90°
‹15 с / 90°Уровень шума Макс. 35 дБ Индикация положения Механический указатель, съемный (со встроенным магнитом для ручного управления) Продолжительность работы Мин. 60 000 циклов 90° Безопасность Класс защиты III Степень защиты корпуса IP20 Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Влажность окружающей среды 95% отн., не конденсир. Техническое обслуживание Не требуется Размеры / вес Размеры См. на след. стр. Вес 165 г - Отзывы
-
