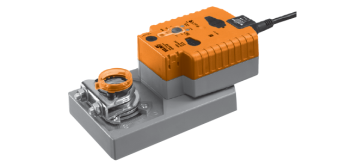

Привод BELIMO GK24A-1 Откр/закр 24В =/~
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Привод воздушной заслонки Белимо GK24A-1 перемещается в заданное положение, одновременно с этим заряжается встроенный конденсатор (откр/закр). При прекращении подачи питания заслонка перемещается в предустановленное охранное положение за счет энергии, запасенной в конденсаторе.
Время предварительной зарядки
В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтоб при отключении питания привод повернет заслонку из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.
Условия поставки (конденсатор)
Belimo GK24A-1 поворотный привод Белимо поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора определенного уровня) необходимое время предварительной зарядки составляет 20 сек.
Простая установка
Электропривод воздушной заслонки Belimo GK24A-1 устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Высокая функциональная надежность
Электропривод воздушной заслонки Белимо GK24A-1 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Первоначальное положение / Старт
Универсальный захват привода установлен на заводе-изготовителе на 0°. При подаче питания привод занимает выбранное положение.
-
Характеристики
Технические характеристики Электропривод BELIMO GK24A-1 со встроенным конденсатором предназначен для управления воздушными заслонками, выполняющими охранные и другие дополнительные функции в системах вентиляции и кондиционирования воздуха зданий и лабораторий.
Электрические параметры Номинальное напряжение 24 В ~ 50/60 Гц 24 В= Диапазон номинального напряжения 19,2...28,8 В ~ / 21,6 ...28,8 В= Расчетная мощность 21 ВА (I макс 20 А при 5 мс) Потребляемая мощность:
во время вращения
в состоянии покоя
11 Вт
3 ВтСоединение:
питаниеКабель:
1 м , 3 0,75 ммПараллельное управление возможно (с учетом характеристик) Функциональные данные Крутящий момент
Удерживающий момент40 Нм
40 НмУстановка аварийного положения (POP) 0...100%, настраивается (POP поворотный переключатель) от максимального угла поворота Время замыкания при обрыве питания 2 с Точность позиционирования ±5% Направление вращения:
Двигатель
Переход в точку аварийного срабатывания
Реверсивное, выбирается переключателем
Реверсивное, выбирается переключателем 0...100%Направление вращения По положению переключателя 1 или 0 соответственно Ручное управление Редуктор выводится из зацепления при помощи кнопки Угол поворота Макс. 95° ( может быть ограничен с любой стороны c помощью встроенного механического упора) Время поворота:
двигатель
переход в точку аварийного срабатывания
150 с / 90°
35 с при 0...+50°СУровень шума:
двигатель
переход в точку аварийного срабатывания53 дБ при времени срабатывания 90 с
52 дБ при времени срабатывания 150 с
61 дБИндикация положения Механическая, съемная Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP54 Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Техническое обслуживание Не требуется Размеры / вес Размеры См. на след. стр. Вес 1800 г - Отзывы
-
