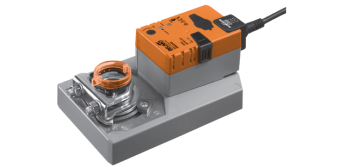

Привод BELIMO SMQ24A-SR
Артикул:
SMQ24A-SR
35 224.41 ₽/шт
Мало
Нашли дешевле?
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Документы
w14ix14470m34zh9jx3x2p28bahbbcun Размер: 1,3 мб -
Характеристики
Технические характеристики Артикул SMQ24A-SR Вспомогательные переключатели Нет Кабель 1 м, 4 x 0.75 мм Крутящий момент 16 Нм Питание 24 В~/= Площадь заслонки 3,2 м Присоединение Универсальный захват Серия SMQ Управление Плавное 0…10 В= Рабочий диапазон 2…10 В= Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption
In operation
At rest
For wire sizing15 W @ nominal torque
2 W
26 VA (I max. 20 A @ 5 ms)Connection Cable 1 m, 4 x 0.75 mm2 Functional data Torque (nominal torque) Min. 16 Nm @ nominal voltage Control
Control signal Y
Operating range
DC 0 ... 10 V, input impedance 100 k
DC 2 ... 10 VPosition feedback (Measuring voltage) DC 2 ... 10 V, max. 0.5 mA Position accuracy ±5% Direction of rotation Reversible with switch 0 / 1 Direction of motion at Y = 0 V At switch position 0 resp. 1 Manual override Gearing latch disengaged with pushbutton, can be locked Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops Angle of rotation limiting min. 30° Running time 7 s / 90° Automatic adjustment of operating range and measuring signal U to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button Override control MAX (maximum position)= 100%
MIN (minimum position)= 0%
ZS (intermediate position, only AC)= 50%Sound power level 52 dB (A) Position indication Mechanical, pluggable Negative torque! 50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.) Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP54 in any mounting position NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 3 Ambient temperature ! –30 ... +40°C (no restrictions) +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.) Non-operating temperature –40 ... +80°C Ambient humidity 95% r.H., non-condensating Maintenance Maintenance-free Dimensions / Weight Dimensions. See «Dimensions» on page 6 Weight Approx. 970 g - Отзывы
-
