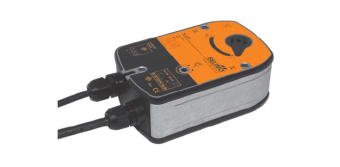

Электропривод Belimo BLE230 предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции.
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 230 В ~ 50/60 Гц |
| Диапазон номинального напряжения | 198…264 В ~ |
| Пороговое напряжение вкл./выкл.: мин. вкл. напряжение макс. выкл. напряжение | 198 B ~ 100 B ~ |
| Расчетная мощность | 12 ВА I макс 6 А при t = 5 мс |
| Потребляемая мощность: во время вращения в состоянии покоя | 5 Вт |
| Соединение: питание Кабель: | вспомогательные переключатели 1 м, 3 х 0,75 мм2 1 м, 6 х 0,75 мм2 |
| Вспомогательные переключатели точки переключения точность сигнализации | 2 однополюсных с двойным переключением 1 мА…3 А, 5 В=…250 В ~ 3° , 87° (относится к 0…90° ) ± 2° |
| Функциональные данные | |
| Блокирующий момент: динамический статический | 15 Нм 20 Нм |
| Крутящий момент | 15 Нм (номинальное напряжение) |
| Направление вращения | Выбирается установкой L/R |
| Передающее звено | 12 х 12 мм |
| Угол поворота | Макс. 105° (включая доп. угол поворота в конечных положениях) |
| Индикация положения | Механический указатель |
| Время поворота | ‹30с для 90° |
| Уровень шума: | Макс. 62 дБ |
| Безопасность | |
| Класс защиты | II (все изолированно) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды нормальная работа | защитная фукция –30…+50° С см. диаграмму «Защитная функция» на след. стр. |
| Температура хранения | –40…+80° С |
| Техническое обслуживание | Не требуется |
| Размеры / вес | |
| Размеры | См. на след. странице |
| Вес | 1680 г |
