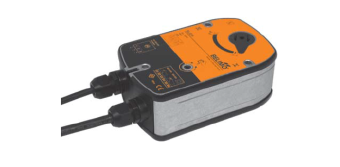

Привод BELIMO BLE24 15 Нм 24 В =/~ реверсивный
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Работа
Привод управляется с помощью 2-проводной схемы. Привод электронный имеет две позиции управления. Кроме того, привод поддерживает функцию защиты от перегрузки, что позволяет его оставлять под напряжением в конечном положения продолжительное время.
Сигнализационная система
Микропереключатели, встроенные в привод, позволяют сигнализировать о достижении приводом конечных значений. Промежуточное положение заслонки клапана определяется по механическому указателю.
Управление приводом вручную
Управление вручную производится при помощи металлического рычага, который поставляется совместно с устройством. Также рычаг позволяет проводить тестирование клапана противопожарной системы при отсутствии питания.
Защита устройства
Функция защиты Belimo BLE24 обеспечивается только при температурной режиме среды, отображенным на графике.
Документы
cvxs8xyzca8bd8ke0rr9xnhol5u0r0vo Размер: 241,5 кб -
Характеристики
Технические характеристики Электронный привод BELIMO модели BLE24 не имеет встроенной возвратной пружины. Привод устанавливается на клапаны вентиляционных противопожарных систем. Привод belimo отличия от приводов других производителей заключаются в максимальной надежности и точности работы устройства.
Электромеханический реверсивный привод belimo, характеристика
Параметры Напряжение сети, номинальное значение 24V приблизительно 50/60Гц
24V =Значения напряжения номинального min 19,2 max 28,8В ~
min 21,6 max 28,8В =Минимальное и максимальное напряжение включения и выключения
min. включ. напряжение
max. выключ. напряжение
19,2V ~ , 21,6V=
6,5V ~ , 6,5V=Мощность (расчетная) 9ВА Imax 2,7А при времени 5мс Потребление мощности
Вращение устройства
Покой
7,5 W
меньше 0,5 WПодключение
Электропитания
Доп. переключатель
Кабельное:
1m, 3*0,75mm2
1m, 6*0,75mm2Доп. переключатель
Переключение (точки)
Сигнализация срабатывает с точностьюдва 1-полюсных, двойное переключение
от 1мА до 3А, 5V=…250V ~
3° , 87°
отклонение 2°Функции устройства Блокировка
динамический момент
статический момент
15 Nm
20 NmМомент крутящий 15 Nm (напряжение номин.) Вращается в направлении регулируется L или R Звено передающее 12*12 mm Максимальный поворот (с учетом дополнительного угла в конечном положении) 105° Индикатор положения привода Механический Поворот осуществляется за меньше 30 секунд для угла 90° Шум, максимальный 62дБ Безопасность и защита Защита III класса Корпус защищен по IP54 Температура эксплуатации
мин. –30 макс. +50° СХранить при температуре min –40 max +80° С Тех. обслуживание Не нужно Размер привода Размер Указан на следующей странице Масса примерно 1,680 кг - Отзывы
-
