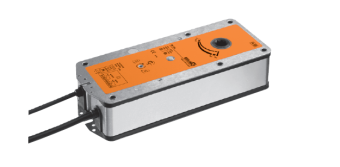

Привод BELIMO BF24-SR
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод управляется стандартным сигналом 0…10 В =. При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине , возвращает заслонку в защитное положение.Сигнализация положений
Привод BF24-SR содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана.
Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе .Ручное управление
Возможно ручное управление заслонкой, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Если при наличии питания привод взводится вручную, заслонка перемещается в охранное положение , а затем в положение , продиктованное управляющим сигналом. При этом полное время поворота увеличивается на 100 с, а измеряемое напряжение имеет постоянное значение 2 В.Примечание
Электроприводы BF24-SR поставляются только заводам-изготовителям противопожарных и дымовых клапановДокументы
w25a725wnffb08045y3o7euc1awdqavl Размер: 486 кб -
Характеристики
Технические характеристики Электрические параметры Номинальное напряжение 24 В ~ 50/60 Гц 24 = Диапазон номинального напряжения 19,2…28,8 В ~ 21,6…28,8 В = Расчетная мощность 10 ВА Iмакс 8,3 А при t = 5мс Потребляемая мощность:
во время работы двигателя-
при удержании-7 Вт
2 ВтСоединение:
питание-
вспомогательные переключатели-
Кабель:
1 м, 4 0,75 мм2
1 м, 6 0,75 мм2Вспомогательные переключатели
- точки переключения
2 однополюсных с двойным переключением1мА…6А (3 А), 5 В=… 250 В ~ 5° , 80 Функциональные данные Крутящий момент: двигатель пружина Мин. 18 Нм Мин. 12 Нм Направление вращения Выбирается установкой L/R Угол поворота Макс. 95° Управляющий сигнал 0…10 В= при вх. сопротивлении 100 кОм (0,1 мА) Рабочий диапазон 2…10 В = (управляющий сигнал Y) Напряжение обр. связи U 2…10 В= , макс. 0,5 мА (для 0…100 % угла вращения) Равность хода ±5% Индикация положения Механический указатель Вращение клапана Через передающее звено 12 мм (возможно 10 мм с адаптером) Время поворота: двигатель пружина 150 с 16 с (при t окр.ср = 20°С) Уровень шума: Двигатель Макс. 45 дБ Пружина 62 дБ Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP54 Безопасная температура Защитное положение заслонка занимает при температуре окружающей среды выше +75° С Температура окружающей среды Нормальная работа -30…+50° С Температура окружающей среды Охранное положение -30…+75° С (24 часа) Температура хранения -40…+50° С Техническое обслуживание Не требуется Размеры/вес Размеры См. на след. странице Вес 2800 г - Отзывы
-
