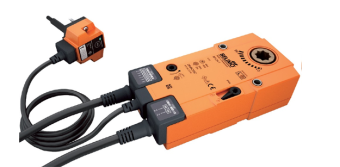

Привод BELIMO BFL24-T

Принцип действия

При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.

Фиксация защитного положения

В случае пожара специальный механизм Safety Position Lock™ надежно удерживает противопожарный клапан в защитном положении для обеспечения максимальной безопасности. Техническое решение для этой функции приводов серии BFL и BFN запатентовано.

Термовыключатель BAT BAT: Один предохранитель (плавкая вставка) срабатывает, если температура окружающей среды превышает 72°С. Другой предохранитель срабатывает, если температура внутри воздуховода превышает 72°С. Оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно.

Светодиод светится в случае:

• на привод подается электропитание
• ни одна из плавких вставок не повреждена
• кнопка тестирования не нажата

Примечание: Функционирование BAT гарантируется только при подключении электропривода к электрической сети.

Сигнализация положений

Привод BFL… содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. Контакты микропереключателей имеют золотое/серебрянное покрытие и позволят включать их как в цепи слабых токов (уровня мА) , так и в мощные цепи (уровня А) исходя из спецификации. Необходимо принимать во внимание, что после подачи на них сильного тока, микропереключатели уже не будут реагировать на слабые токи.  Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.

Ручное управление

При отсутствии питания возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.

Примечание
Электроприводы BFL… поставляются только заводам-изготовителям противопожарных и дымовых клапанов
