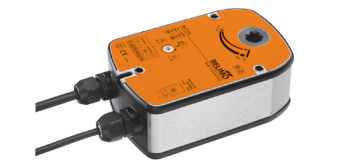

Привод BELIMO BLF230 6 Нм 230 B~
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Основы принципа действия
Перемещение заслонки клапана в стандартную рабочее позицию в приводе воздушной заслонки Belimo BLF230 взводит возвратную пружину. При прекращении питания энергия в пружине устанавливает заслонку в защитную позицию.
Сигнализация позиций
Привод воздушной заслонки Белимо BLF230 оснащен двумя фиксированными микропереключателями для обозначения конечных позиций заслонки крана.
Средняя позиция заслонки клапана обозначена на механическом указателе на электроприводе.
Наличие ручного управления
Возможность ручного управления клапаном, а также фиксация его в любой позиции. Снятие блокировки осуществляется вручную или автоматически после подачи питания на поворотный привод Belimo BLF230.
Примечание
Электропривод Белимо BLF230 поставляется только заводом – изготовителем дымовых и противопожарных клапанов.
Документы
hwuq585sxs67pbhsjpgcow09na8lb4ux Размер: 274,4 кб -
Характеристики
Блок Хит продаж [SALELEADER] да Технические характеристики Электропривод BELIMO BLF230 предназначается для контроля противопожарных нормальных открытых (огнезадерживающих) клапанов, установленных в системе общеобменной, кондиционирования, технологической и местной вентиляции.
Электрические характеристики Величина номинального напряжения 230 V~ 50/60 Hz Диапазон напряжения (номинальное) от 198 до 264 V~ Величина расчетной мощности 7 VA
I max 150 mA при t = 10 msВеличина потребляемой мощности:
- при работе двигателя
- во время удержания
3 W
6 WТип соединения:
- питание
- вспомогательные переключателиКабель:
1 m, 2 х 0,75 mm2
1 m, 6 х 0,75 mm2Тип вспомогательных переключателей
- точки переключениядва с двойным переключением однополюсных от 1 mA до 3 A (0,5 A), от 5 V= до 250 V~
5°, 80Функциональные характеристики Величина крутящего момента:
- двигатель
- пружина
Min 4 Nm
Min 6 NmНаправление вращения Выбирается при установке L/R Величина угла поворота Max 95°, (учитывая 5° взвода пружины на заводе изготовителя) Индикатор положения Мех. указатель Вращение заслонки По средством передающего звена 12 mm (возможно с адаптером 10 mm) Время поворота
-пружина
-двигатель
20 s при от –20 до +50 °С / max 60 s при –30 °С
от 40 до 75 s (от 0 до 6 Nm)Макс. уровень шума
-пружина
-двигатель
62 dB
Max 45 dBУровень безопасность Степень защиты все изолировано - II Класс защиты корпуса IP54 Безопасная темп. Защитное положение заслонка занимает при температуре окружающей среды выше +75° С Темп. окр. cреды от –30° до +50 °C Темп. хранения от –40° до +80 °C Тех. обслуживание Не нуждается Габариты / масса Габариты Смотрите на следующей странице Массы 1680 g - Отзывы
-
