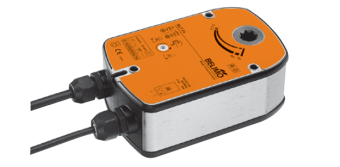

Привод BELIMO BLF24 6 Нм 24 В =/~
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип работы:
Когда заслонка клапана перемещена в рабочее положение (нормальное) в электроприводе воздушной заслонки Belimo BLF24 возвратная пружина взводится. Когда подача питания прекращается, энергия, накопленная в пружине, производит возврат заслонки в положение (защитное).Сигнализация положений привода
Электропривод воздушной заслонки Белимо BLF24 содержит 2 микропереключателя (фиксированных) для сигнализации заслонки клапана в конечных положениях.
Механический указатель электропривода определяет положение заслонки клапана(промежуточное).
Управление (ручное)Возможно фиксирование клапана, а также его ручное управление в любом положении. Осуществить разблокировку можно как в ручную, так и автоматически при подаче питания на поворотный привод Belimo BLF24.
Примечания:
Поставка привода воздушной заслонки Белимо BLF24 осуществляется только заводам – изготовителям дымовых и противопожарных клапанов.
Документы
hwuq585sxs67pbhsjpgcow09na8lb4ux Размер: 274,4 кб -
Характеристики
Технические характеристики Электропривод BELIMO BLF24 предназначается для управления огнезадерживающими нормально открытыми противопожарными клапанами, которые устанавливаются в системах местной, общеобменной и технологической вентиляции, а так же системах кондиционирования.
Электропривод белимо технические характеристики: Напряжение (номинальное) 24 V~ 50/60 Hz
24=Номинальное напряжение в диапазоне 19,2…28,8 V~
21,6…28,8 V=Мощность расчетная 7 ВА
I max. 5,8 A при t = 5 msМощность двигателя, потребляемая
при работе
(удержании)
5 Wt
2,5 WtПитание
соединение
Переключатели (вспомогательные) Кабель:
1 m, 2 х 0,75 mm2
1 m, 6 х 0,75 mm2Переключатели (Вспомогательные)
- переключающие точки
2-ух однополюсных с 2-ным переключением1 mA…3 A (0,5 A), 5 V=…250 V~
5°, 80Данные (функциональные) Крутящий момент:
пружина
двигатель
Min. 6 Nm
Min. 4 NmНаправление вращением Задается установкой L/R Поворот (Угол) Max. 95°, (предусмотрены 5° взвода пружины, предварительно установленные на заводе изготовителе) Положение (Индикация) Указатель механический Заслонка (вращение) С помощью передающего звена 12 mm (10 mm с адаптером) Поворот (время):
двигатель
пружина40…75 s (0…6 Нм)
20 s при –20…+50 °C / max. 60 s при –30 °CУровень шума:
двигатель
пружинаМакс. 45 Db
62 DbБезопасность Класс защиты 3 (для низких напряжений) Корпус: защиты степени IP54 Безопасная температура Если температура окружающей среды превышает +75° С заслонка принимает защитное положение. Температура окружающей cреды от –30° до +50 °C хранение (температура) от -40° до +80 °C обслуживание (техническое) Не требуется Вес Вес 1540 g - Отзывы
-
