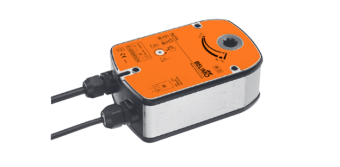

Привод BELIMO BLF24-SR
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод управляется стандартным сигналом 0…10 В =. При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине , возвращает заслонку в защитное положение.
Сигнализация положений
Привод BLF24-SR содержит фиксированный микропереключатель для сигнализации конечного положения заслонки клапана. Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.Ручное управление
Возможно ручное управление заслонкой, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.
Примечание
Электроприводы BLF24-SR поставляются только заводам – изготовителям противопожарных и дымовых клапановДокументы
lpd4t8036jnt64m200tf602ek26raub2 Размер: 328,3 кб -
Характеристики
Технические характеристики Электрические параметры Номинальное напряжение 24 В ~ 50/60 Гц 24 = Диапазон номинального напряжения 19,2…28,8 В ~ 21,6…28,8 В = Расчетная мощность 5 ВА Iмакс 5,8 мА при t = 5мс Потребляемая мощность:
во время работы двигателя
при удержании
2,5 Вт
1 ВтСоединение:
питание-
вспомогательные переключатели-Кабель:
1 м , 4 0,75 мм2
1 м , 3 0,75 мм2Вспомогательный переключатель точка переключения - 1 однополюсный с двойным переключением 1мА…3А (0,5 А), 5 В=… 250 В ~5° Функциональные данные Крутящий момент : двигатель пружина Мин. 4 Нм Мин. 4 Нм Направление вращения Выбирается установкой L/R Угол поворота Макс. 95° Управляющий сигнал 0…10 В= при вх. сопротивлении 100 кОм (0,1 мА) Рабочий диапазон 2…10 В = (управляющий сигнал Y) Напряжение обр. связи U 2…10 В=, макс. 0,5 мА (для 0…100 % угла вращения) Равность хода ±5% Индикация положения Механический указатель Вращение клапана Через передающее звено 12 мм (возможно 8/10 мм с адаптером) Время поворота: двигатель пружина 150 с 20 с (при t окр.ср = 20°С) Уровень шума : Двигатель Макс. 45 дБ Пружина 62 дБ Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP54 Безопасная температура Защитное положение заслонка занимает при температуре окружающей среды выше +75° С Температура окружающей среды Нормальная работа -30…+50° С Охранное положение -30…+75° С (24 часа) Температура хранения -40…+50° С Техническое обслуживание Не требуется Размеры/вес Размеры См. на след. странице Вес 1630 г - Отзывы
-
