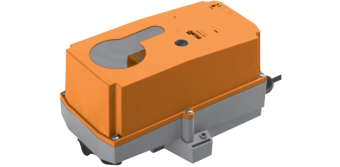

Привод BELIMO SM24P-MP

Артикул: SM24P-MP

39 437 ₽/шт

Мало

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики
Отзывы
Задать вопрос

Описание

Документы

veau2eecnmoggd10cbppojrelvfa4tjg Размер: 1017,4 кб

Характеристики

Технические характеристики

Артикул	SM24P-MF
Вспомогательные переключатели	Нет
Кабель	1 м, 4 x 0.75 мм
Крутящий момент	20 Нм
Питание	24 В~/=
Площадь заслонки	4 м
Присоединение	Универсальный захват
Серия	SM_P
Управление	Плавное 0…10 В= Рабочий диапазон 2…10 В= Настраивается

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	4 W
Power consumption at rest	1.25 W
Power consumption for wire sizing	6 VA
Connection supply / control	Cable 1 m, 4 x 0.75 mm (halogen-free)
Functional data
Torque motor	Min. 20 Nm
Torque variable	25%, 50%, 75% reduced
Positioning signal Y	DC 0...10 V
Positioning signal Y	note Input impedance 100 k
Positioning signal Y variable	Open-close 3-point (only AC) modulating (DC 0...32 V)
Operating range	Y DC 2...10 V
Operating range Y variable	Starting point DC 0,5...30 V End point DC 2,5...32 V
Position feedback U	DC 2...10 V
Position feedback U note max.	0.5 mA
Position feedback U variable	Starting point DC 0,5...8 V End point DC 2,5...10 V
Position accuracy	±5%
Direction of rotation motor	As an option with switch 0 / 1
Direction of motion at Y = 0V Y = 0 V:	At switch position 0 (counter-clockwise rotation) / 1 (clockwise rotation)
Direction of motion variable	Electronically reversible
Manual override	Gear disengagement with push-button, can be locked
Angle of rotation	Max. 95°
Running time motor	150 s / 90°
Running time motor	86...346 s
Angle of rotation adaptation	Automatic adaptation of operating range and feedback to match the mechanical angle of rotation: Manual triggering of the adaption by pressing the "Adaption" button or with the PC-Tool
Angle of rotation adaptation variable	Automatic adaption / synchronisation whenever the supply voltage is switched on
Override control	MAX (maximum position) = 100% MIN (minimum position) = 0%
Override control variable	MAX = (MIN + 30%) ... 100% MIN = 0% ... (MAX – 30%) ZS = MIN ... MAX
Sound power level motor	35...45 dB (A)
Spindle driver	Universal spindle clamp 14...20 mm
Position indication	Mechanical, pluggable
Safety
Protection class	III Safety extra-low voltage
Degree of protection	IP66 + IP67
EMC	CE according to 2004/108/EC
Principle of operation	Type 1
Rated impulse voltage	supply / control 0.8 kV
Control pollution	degree 4
Ambient temperature	–30 ... +50°C
Non-operating temperature	–40 ... +80°C
Ambient humidity	100% r.H.
Maintenance	Maintenance-free
Weight
Weight	Approx. 1.55 kg
