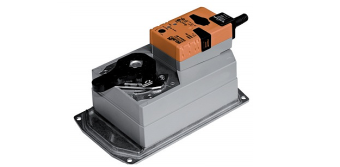

Привод BELIMO DRC24A-TP-7
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Применение
Поворотный электропривод BELIMO DRC24A-TP-7 используется для установки на дисковую поворотную заслонку BELIMO серии D6… или на заслонки других производителей, соответствующих следующей спецификации:
- конец штока квадратного сечения (17 мм) для соединения с поворотным электроприводом
- круглое отверстие (d=70 мм) для монтажа с поворотной заслонкой.
Адаптеры для других размеров по запросу
Простая установка
Простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 .
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Belimo DRC24A-TP-7 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Документы
t5cttmlb4pr1cs6437iixzisrio5w9r9 Размер: 962,4 кб -
Характеристики
Технические характеристики Электропривод BELIMO DRC24A-TP-7 поворотный электропривод дисковых поворотных заслонок.
Electrical data Nominal voltage AC 24 V, 50/60 Hz / DC 24 V Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V Power consumption|
In operation
At rest
For wire sizing9 W @ nominal torque
2 W
12 VAConnection Terminals 4 mm2 (cable 4 ... 10 mm) Parallel operation No Functional data Torque 90 Nm @ nominal voltage (not constant) Manual override Gearing latch disengaged with push-button, can be locked Running time 35 s / 90° Sound power level 62 dB (A) (without butterfly valve) Position indication Yes Safety Protection class III Safety extra-low voltage UL Class 2 Supply Degree of protection IP54 NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage 0.8 kV Control pollution degree 3 Ambient temperature –30 ... +50°C Medium temperature –20 ... +120°C / +130°C/1 h (in the butterfly valve) Non-operating temperature –40 ... +80°C Ambient humidity 95% r.h., non-condensating Maintenance Maintenance-free Dimensions / weight Dimensions See «Dimensions» on page 3 Weight Approx. 3.6 kg (without butterfly valve) - Отзывы
-
