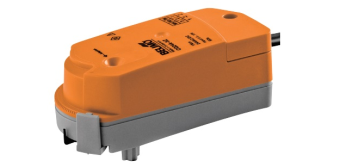

Привод BELIMO CQ24A-MPL
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Простая установка
Поворотный электропривод BELIMO CQ24A-MPLпростая прямая установка без дополнительных инструментов. Электропривод крепится на кране усилием руки (Важно! Прикладывать усилие на привод только вертикально). Специальные направляющие на Belimo CQ24A-MPLповоротный привод Белимо должны совпасть с отверстиями на установочном фланце крана. Положение установки привода (2 положения) относительно крана может быть выбрано с шагом 180°.
Ручное управление
Отсоединить привод для клапанов BELIMO CQ24A-MPLи вращать шар крана с его помощью.
Настраиваемый угол поворота
Угол поворота поворотный электропривод БЕЛИМО CQ24A-MPLможет быть настроен
начиная с 90° (А—АВ = 100%) с шагом 2.5°. Шкала соответствует 25...100% величины kvs.
Высокая функциональная надежность
Поворотный привод CQ24A-MPLможет быть настроен с шагом 2,5°. Это используется для установки величины kvs.
Установка kvs
Отделить ограничитель и установить его в требуемое положение (без ограничителя kvs = 4,5 м/ч).
Документы
eui9k8fzqmma009i82y6nn4yzctdrxqz Размер: 569,5 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО CQ24A-MPLдля шаровых кранов (DN15) с установкой величины kv.
Electrical data Nominal voltage AC/DC 24 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V Power consumption in operation 0.6 W Power consumption in rest position 0.4 W Power consumption for wire sizing 1.1 VA Connection supply / control Cable 1 m, 3 x 0.75 mm Parallel operation Yes (note the performance data) Functional data Torque motor 1 Nm Positioning signal Y via BELIMO MP-Bus Positioning signal Y note Input impedance 100 k Manual override with actuator (clicked out) adjustable Actuating time 75 s / 90° Sound power level motor 35 dB(A) Position indication Yes Flow setting see product features Safety Protection class IEC/EN III Safety extra-low voltage Degree of protection IEC/EN IP40 EMC CE according to 2004/108/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Mode of operation Type 1 Rated impulse voltage supply / control 0.8 kV Control pollution degree 3 Ambient temperature 10...40°C Non-operating temperature -7...50°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight approx. 0.21 kg - Отзывы
-
