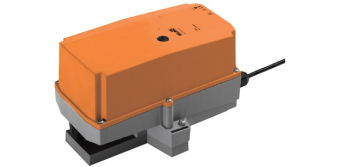

Привод BELIMO GRC24G-SZ-T-5
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Области применения
Поворотный электропривод BELIMO GRC24G-SZ-T-5 подходит для использования вне помещений и защищен от следующих погодных условий:
- УФ-излучение
- Дождь / Снег
- Грязь / пыль
- Влажность
- Изменение климата / частых и тяжелых температурных колебаний (рекомендация: для предотвращение внутренней конденсации приобретается отдельно привод со встроенным на заводе подогревателем)
Режим работы
Привод для клапанов BELIMO GRC24G-SZ-T-5 контролируется стандартным модулирующим сигналом DC 0...10 V и приходит в положение, определяемое сигналом управления. Напряжение измерения U служит для электрического отображения положения клапана 0 ... 100%, а в контрольной работе сигналом для других приводов.
Непосредственный монтаж
Электропривод GRC24G-SZ-T-5 простая прямая установка на шаровой затвор или клапан-бабочки с фланца. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.
Ручная регулировка
Ручная регулировка возможна с нажимной кнопки (пока кнопка нажата привод разблокирован). Для ручной регулировки крышка корпуса должны быть снята.
Высокая функциональная надежность
Belimo GRC24G-SZ-T-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается, когда срабатывают концевые выключатели.
Регулируемый угол поворота
Угол поворота поворотный электропривод БЕЛИМО GRC24G-SZ-T-5 регулируется с помощью механических упоров. Заводская настройка 0 ... 90 °. Для регулировки угла поворота крышка корпуса должны быть удалена.
Документы
f87554417ff16t54siztcu4uq1y3ys1d Размер: 169,1 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО GRC24G-SZ-T-5 для шаровых кранов.
Elektrische Daten Nennspannung AC/DC 24 V Nennspannung Frequenz 50/60 Hz Funktionsbereich AC 19.2...28.8 V / DC 21.6...28.8 V Leistungsverbrauch Betrieb 8 W Leistungsverbrauch Ruhestellung 2.5 W Leistungsverbrauch Dimensionierung 11 VA Anschluss Speisung / Steuerung Klemmen 4 mm (Kabel O 4...10 mm, vieradrig) Parallelbetrieb Ja (Leistungsdaten beachten) Funktionsdaten Drehmoment Motor min. 40 Nm Stellsignal Y DC 0...10 V Stellsignal Y Hinweis Eingangswiderstand 100 k Arbeitsbereich Y DC 0.5...10 V Stellungsruckmeldung U DC 0.5...10 V Stellungsruckmeldung U Hinweis max. 0.5 mA Gleichlauf ±5% Handverstellung Getriebeausrastung mit Drucktaste, arretierbar Laufzeit Motor 35 s / 90° Schallleistungspegel Motor 35 dB(A) Stellungsanzeige ja Sicherheit Schutzklasse IEC/EN III Schutzkleinspannung Schutzklasse UL UL Class 2 Supply Schutzart IEC/EN IP66 Schutzart NEMA/UL NEMA 4, UL Enclosure Type 4 EMV CE gemass 2004/108/EG Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14 Zertifizierung UL cULus gemass UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02 Wirkungsweise Typ 1 Bemessungsstossspannung Speisung /Steuerung 0.8 kV Verschmutzungsgrad der Umgebung 4 Umgebungstemperatur -30...50°C Umgebungstemperatur Hinweis -40...50°C bei Antrieb mit integrierter Heizung Lagertemperatur -40...80°C Umgebungsfeuchte 100% r.H. Wartung wartungsfrei Mechanische Daten Flanschtyp ISO 5211 F05 Gewicht Gewicht ca. 4.1 kg - Отзывы
-
