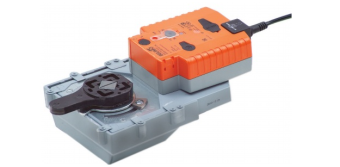

Привод BELIMO GRK24A-SZ-5
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Поворотный электропривод BELIMO GRK24A-SZ-5 перемещает кран в заданное положение, одновременно с этим заряжается встроенный конденсатор. При прекращении подачи питания заслонка перемещается в предустановленное охранное положение за счет энергии, запасенной в конденсаторе.
Время предварительной зарядки
В случае привод для клапанов BELIMO GRK24A-SZ-5 со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтоб при отключении питания привод повернет заслонку из текущего положения в предустановленное охранное положение.
Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.
Значение времени предварительной зарядки:
Условия поставки (конденсатор)
Электропривод GRK24A-SZ-5 поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора определенного уровня) необходимое время предварительной зарядки составляет 20 сек.
Простая установка
Простая установка непосредственно на шаровой кран или дисковый поворотный затвор. Может устанавливаться с шагом 90.
Высокая функциональная надежность
Belimo GRK24A-SZ-5 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Ручное управление
Поворотный электропривод БЕЛИМО GRK24A-SZ-5 возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Комбинация кран/электропривод
Для клапанов с установочным фланцем F05:
- вал квадратного сечения 14х14
- диаметр окружности монтажный отверстий - d= 50 мм
Поворотная клавиша установки охранного положения
Клавиша Установка охранного положения (POP) применяется для установки определенного положения , которое займет привод при срабатывании охранной функции. При отключении питания привод начинает двигаться в заданное положение через 2 секунды после отключения питания (заводская настройка).
Документы
6jufvkx5ldba2599h88bjo1wolzet13v Размер: 589,5 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО GRK24A-SZ-5 для шаровых кранов.
Elektrische Daten Nennspannung AC/DC 24 V Nennspannung Frequenz 50/60 Hz Funktionsbereich AC 19.2...28.8 V / DC 21.6...28.8 V Leistungsverbrauch Betrieb 11 W Leistungsverbrauch Ruhestellung 3 W Leistungsverbrauch Dimensionierung 21 VA Leistungsverbrauch Dimensionierung Hinweis Imax 20 A @ 5 ms Anschluss Speisung / Steuerung Kabel 1 m, 4 x 0.75 mm Parallelbetrieb Ja (Leistungsdaten beachten) Funktionsdaten Drehmoment Motor min. 40 Nm Stellsignal Y DC 0...10 V Stellsignal Y Hinweis Eingangswiderstand 100 k Arbeitsbereich Y DC 0.5...10 V Stellungsruckmeldung U DC 0.5...10 V Stellungsruckmeldung U Hinweis max. 0.5 mA Einstellung Notstellposition NC / NO oder einstellbar 0...100% (POP-Drehknopf) Gleichlauf ±5% Handverstellung Getriebeausrastung mit Drucktaste Laufzeit Motor 150 s / 90° Laufzeit Notstellfunktion 35 s / 90° Schallleistungspegel Motor 52 dB(A) Schallleistungspegel Notstellfunktion 61 dB(A) Stellungsanzeige mechanisch Sicherheit Schutzklasse IEC/EN III Schutzkleinspannung5 Schutzklasse UL UL Class 2 Supply5 Schutzart IEC/EN IP545 Schutzart NEMA/UL NEMA 2, UL Enclosure Type 25 EMV CE gemass 2004/108/EG5 Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-145 Zertifizierung UL cULus gemass UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:025 Wirkungsweise Typ 1.AA5 Bemessungsstossspannung Speisung / Steuerung 0.8 kV5 Verschmutzungsgrad der Umgebung 35 Umgebungstemperatur -30...50°C5 Lagertemperatur -40...80°C5 Umgebungsfeuchte 95% r.H., nicht kondensierend5 Wartung wartungsfrei5 Mechanische Daten Flanschtyp ISO 5211 F05 Gewicht Gewicht ca. 2.8 kg Begriffe Abkurzungen POP = Power off position / Notstellposition CPO = Controlled power off / Kontrollierte Notstellfunktion PF = Power fail delay time / Uberbruckungszeit - Отзывы
-
