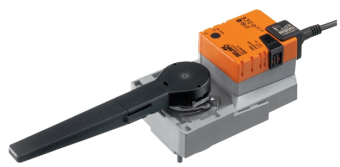

Привод BELIMO SR230A-SR-5
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип работы
Поворотный электропривод BELIMO SR230A-SR-5 контролируемых с помощью стандартного модулирующего сигнала DC 0...10 V и перемещается в положение, определяемой сигналом управления. Напряжение измерения U служит для электрического отображения положения клапана 0 ... 100%, а в контрольной раб сигнала для других приводов.
Непосредственный монтаж
Привод для клапанов BELIMO SR230A-SR-5 простая прямая установка на шаровой затвор или клапан-бабочки с фланцами. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.
Ручная регулировка
Электропривод SR230A-SR-5 ручное с возможным нажимной кнопки (кратковременное нажатие кнопки или её блокировка).
Высокая надежность
Belimo SR230A-SR-5 поворотный привод Белимо защищен от перегрузок, не требует конечных выключателей и останавливается при достижении конечных положений.
Регулируемый угол поворота
Поворотный электропривод БЕЛИМО SR230A-SR-5 регулируемый угол поворота при помощи механических концевых упоров.
Комбинированный клапан / привод
Для клапанов со следующими механическими характеристиками в соответствии с ISO 5211 F05:
- 4-Kant шпиндельной бабки SW = 14 мм для положительного сцепления вращательного привода.
- Круг Отверстие D = 50 мм
Документы
71etih2i2mxnkj196y2xgfftnhr3chu3 Размер: 290,3 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО SR230A-SR-5 для шаровых кранов.
Elektrische Daten Nennspannung AC 230 V Nennspannung Fre quenz 50/60 Hz Funktionsbereich AC 85...265 V Leistungsverbrauch Betrieb 4 W Leistungsverbrauch Ruhestellung 1 W Leistungsverbrauch Dimensionierung 7.5 VA Anschluss Speisung Kabel 1 m, 2 x 0.75 mm Anschluss Steuerung Kabel 1 m, 4 x 0.75 mm Parallelbetrieb Ja (Leistungsdaten beachten) Funktionsdaten Drehmoment Motor min. 20 Nm Stellsignal Y DC 0...10 V Stellsignal Y Hinweis Eingangswiderstand 100 k Arbeitsbereich Y DC 2...10 V Stellungsruckmeldung U DC 2...10 V Stellungsruckmeldung U Hinweis m ax. 1 mA Hilfsspeisung DC 24 V ±30%, max. 10 mA Gleichlauf ±5% Handverstellung Getriebeausrastung mit Drucktaste, arretierbar Laufzeit Motor 90 s / 90° Schallleistungspegel Motor max. 45 dB(A) Stellungsanzeige mechanisch, integriert, zweiteilig Sicherheit Schutzklasse IEC/EN II schutzisoliert Schutzklasse UL II schutzisoliert Schutzart IEC/EN IP54 Schutzart NEMA/UL NEMA 2, UL Enclosure Type 2 EMV CE gemass 2004/108/EG Niederspannungsrichtlinie CE gemass 2006/95/EG Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14 Zertifizierung UL cULus gemass UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02 Wirkungsweise Typ 1 Bemessungsstossspannung Steuerung 0.8 kV Verschmutzungsgrad der Umgebung 3 Umgebungstemperatur -30...50°C Lagertemperatur -40...80°C Umgebungsfeuchte 95% r.H., nicht kondensierend Wartung wartungsfrei Mechanische Daten Flanschtyp ISO 5211 F05 Gewicht Gewicht ca. 1 kg - Отзывы
-
