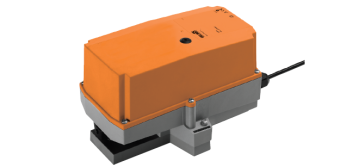

Привод BELIMO SR24P-SR-5

Артикул: SR24P-SR-5

47 014 ₽/шт

Мало

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики
Отзывы
Задать вопрос

Описание
Применение
Поворотный электропривод BELIMO SR24P-SR-5, в частности, подходит для использования в суровых условиях окружающей среды, например, в следующих областях:
- Сушка древесины
- Животноводство
- Пищевая промышленность
- Сельскохозяйственная
- Крытые бассейны / курорты
- Единицы крыше
- Общие наружного применения
Стойкость привод для клапанов BELIMO SR24P-SR-5
Вредные испытания газовых EN 60068-2-60 (Институт Фраунгофера ИКТ / DE)
Соль спрей тест EN 60068-2-52 (Институт Фраунгофера ИКТ / DE)
Тест Аммиак DIN 50916-2 (Институт Фраунгофера ИКТ / DE)
Воздушный тест МЭК 60068-2-30 (Trikon Solutions AG / CH)
Дезинфицирующие средства (животные) (Trikon Solutions AG / CH)
УФ тест (солнечная радиация на уровне земли) EN 60068-2-5, EN 60068-2-63 (Quinel / поезд СН)
Используемые материалы
- Корпус электропривод SR24P-SR-5 Полипропилен (ПП)
- Кабельные вводы / полый вал Полиамид (ПА)
- Соединительный кабель FRNC
- Зажим / винты в общем сталь 1.4404
- Уплотнения EPDM
- Форма посадки вставки из анодированного алюминия
Форм-пригодный адаптер
Форм-пригодный адаптеры ZPV-14 поставляется.
Непосредственный монтаж
Простая прямая установка Belimo SR24P-SR-5 поворотный привод Белимо на шаровой затвор или клапан-бабочки с фланца. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.
Ручная регулировка
Ручное с возможным нажимной кнопки (прока кнопка нажата привод выведен из зацепления, возможность блокировки кнопки в нажатом положении). Для ручной регулировки крышки корпуса должны быть удалены.
Высокая надежность
с поворотный электропривод БЕЛИМО SR24P-SR-5 защищен от перегрузок, не требует конечных выключателей и останавливается при достижении конечных положений.
Регулируемый угол поворота
Регулируемый угол поворота с помощью механических упоров. Заводская 0 ... 90 °. Для регулировки угла поворота крышка корпуса должна быть удалена.
Комбинированный клапан / привод
Для клапанов со следующими механические характеристики в соответствии с ISO 5211 F05:
- - 4-Kant шпиндельной бабки SW = 14 мм для положительного сцепления вращательного привода.
- - Круг Отверстие D = 50 мм
Документы

msloyzui43icxs3ls3c0h02utyo73cy9 Размер: 601,7 кб

Характеристики

Технические характеристики

Поворотный электропривод БЕЛИМО SR24P-SR-5 для шаровых кранов.

Elektrische Daten
Nennspannung	AC/DC 24 V
Nennspannung	Frequenz 50/60 Hz
Funktionsbereich AC	19.2...28.8 V / DC 19.2...28.8 V
Leistungsverbrauch	Betrieb 2.5 W
Leistungsverbrauch	Ruhestellung 0.4 W
Leistungsverbrauch	Dimensionierung 5 VA
Anschluss Speisung / Steuerung Kabel	1 m, 4 x 0.75 mm (halogenfrei)
Parallelbetrieb Ja	(Leistungsdaten beachten)
Funktionsdaten
Drehmoment Motor min.	20 Nm
Stellsignal Y DC	0...10 V
Stellsignal Y Hinweis	Eingangswiderstand 100 k
Arbeitsbereich Y DC	2...10 V
Stellungsruckmeldung U DC	2...10 V
Stellungsruckmeldung U Hinweis max.	1 mA
Gleichlauf	±5%
Handverstellung	Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit	Motor 90 s / 90°
Schallleistungspegel Motor max.	45 dB(A)
Stellungsanzeige	mechanisch, aufsteckbar
Sicherheit
Schutzklasse IEC/EN	III Schutzkleinspannung
Schutzklasse UL UL	Class 2 Supply
Schutzart	IEC/EN IP66 + IP67
Schutzart	NEMA/UL NEMA 4, UL Enclosure Type 4
EMV	CE gemass 2004/108/EG
Zertifizierung IEC/EN	IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL	cULus gemass UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise	Typ 1
Bemessungsstossspannung Speisung /Steuerung	0.8 kV
Verschmutzungsgrad der	Umgebung 4
Umgebungstemperatur	-30...50°C
Lagertemperatur	-40...80°C
Umgebungsfeuchte	100% r.H.
Wartung	wartungsfrei
Mechanische Daten
Flanschtyp ISO 5211	F05
Gewicht
Gewicht ca.	2.0 kg
