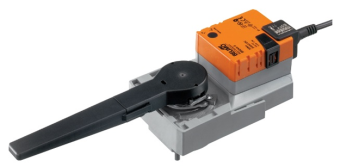

Привод BELIMO SRC24A-SR-5

Артикул: SRC24A-SR-5

33 153 ₽/шт

Мало

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики
Отзывы
Задать вопрос

Описание

Принцип работы
Поворотный электропривод BELIMO SRC24A-SR-5 контролируемых с помощью стандартного модулирующего сигнала DC 0...10 V и перемещается в положение, определяемой сигналом управления. Напряжение измерения U служит для электрического отображения положения клапана 0 ... 100%, а в контрольной раб сигнала для других приводов.
Непосредственный монтаж
Привод для клапанов BELIMO SRC24A-SR-5 простая прямая установка на шаровой затвор или клапан-бабочки с фланцами. Положение установки по отношению к фитингу может быть выбран с шагом 90 °.
Ручная регулировка
Электропривод SRC24A-SR-5 ручное с возможным нажимной кнопки (кратковременное нажатие кнопки или её блокировка).
Высокая надежность
Belimo SRC24A-SR-5 поворотный привод Белимо защищен от перегрузок, не требует конечных выключателей и останавливается при достижении конечных положений.
Регулируемый угол поворота
Поворотный электропривод БЕЛИМО SRC24A-SR-5 регулируемый угол поворота при помощи механических концевых упоров.
Положение обратной связи U5
Работа клапана оптимизированна предельным кольца. Это кольцо уменьшает угол поворота от 95 ° до 90 °, т.е. U5 будет отклоняться от Y приблизительно на 0,4 В При открытии клапана.

Документы

5t966bj93n1an82kys122tz4pa3pqi3d Размер: 634,9 кб

Характеристики

Технические характеристики

Поворотный электропривод БЕЛИМО SRC24A-SR-5 для шаровых кранов.

Electrical data
Nominal voltage	AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range	AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption In operation At rest For wire sizing	3.5 W @ nominal torque 1.5 W 6 VA
Connection Cable	1 m, 4 x 0.75 mm2
Parallel connection	Possible, note performance data
Functional data
Torque (nominal torque)	Min. 20 Nm @ nominal voltage
Control	Control Signal Y
Operating range	DC 0 ... 10 V, typical input impedance 100k DC 2 ... 10 V
Position feedback	(Measuring voltage U) DC 2 ... 10 V, max. 1 mA
Position accuracy	±5%
Manual override	Gearing latch disengaged with pushbutton, can be locked
Running time	35 s / 90°
Sound power level Max.	45 dB (A) (without valve)
Position indication	Mechanical, pluggable
Safety
Protection class	III Safety extra-low voltage
UL Class 2 Supply	Degree of protection IP54 NEMA 2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1
Rated impulse voltage	0.8 kV
Control pollution degree	3
Ambient temperature	0 ... +50°C
Media temperature	–20 ... +120°C (in the valve)
Non-operating temperature	–40 ... +80°C
Ambient	humidity 95% r.h., non-condensating
Maintenance	Maintenance-free
Dimensions / Weight
Dimensions	See «Dimensions» on page 3
Weight approx	. 1 kg
