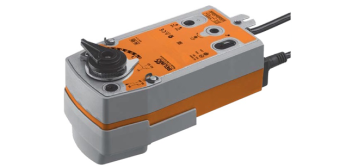

Привод BELIMO SRF24A-5-O
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Управление
Поворотный электропривод BELIMO SRF24A-5-O перемещает диск поворотного затвора в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает диск в исходное положение.
Простая установка
Простая установка привод для клапанов BELIMO SRF24A-5-O при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.
Ручное управление
Ручное управление поворотный электропривод БЕЛИМО SRF24A-5-O осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.
Настройка угла поворота
Belimo SRF24A-5-O поворотный привод Белимо настройка угла поворота осуществляется с помощью механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации.
Электропривод SRF24A-5-O оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.
Документы
mkzs306jc7uaubay61kosnf4vdko36wl Размер: 286,5 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО SRF24A-5-O для дисковых поворотных затворов с функцией аварийного управления.
Номинальное напряжение 24 В ~ 50/60 Гц / 24 B= Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В= Расчетная мощность 6,5 ВА Потребляемая мощность:
— во время вращения
— в состоянии покоя
4,5 Вт при номинальном крутящем моменте
2,5 ВтСоединение
Двигатель
Вспом. перекл. SRF24A-S2-5(-O)
Кабель: 1 м, 20,75 мм2
Кабель: 1 м, 6 0,75 мм2Вспомогательные переключатели для SRF24A-S2-5(-O) 2ОСДП, 1 мА…3(0,5) А, 250 В~ (1 фикс. 10%, 1 настраиваемый 11…100%) Параллельное подключение Есть (с учетом мощностей) Крутящий момент (номинальный)
— двигатель
— пружина
Мин. 20 Нм при номинальном напряжении
Мин. 20 НмНаправление вращения — Пружина
SRF24A-5, SRF24A-S2-5
SRF24A-5-О, SRF24A-S2-5-О
НЗ — Отключено: шаровой кран закрыт (А-АВ=0%)
НО — Отключено: шаровой кран открыт (А-АВ=100%)Ручное управление С помощью ручного ключа с блокировкой Угол поворота Макс. 90° Время поворота
— Двигатель
— Пружина
75 с / 90 °
20 с при –20…50 °С / макс. 60 с при –30 °СУровень шума
— Двигатель
— Пружина
45 дБ)
62 дБИндикация положения Механическая Класс защиты III для низких напряжений Степень защиты корпуса IP54 Температура окружающей среды –30…+50 °С Температура теплоносителя +5…+100 °С (в шаровом кране) Температура хранения –40…+80 °С Влажность окружающей среды 95% отн., не конденсир. Техническое обслуживание Не требуется Вес 2 кг SRF24A-5(-O) 2,2 кг SRF24A-S2-5(-O) - Отзывы
-
