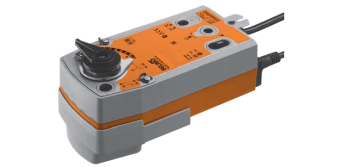

Привод BELIMO NRF24A-SZ-S2-O
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Управление
Поворотный электропривод BELIMO N NRF24A-SZ-S2-O, управляемый стандартным сигналом 0…10 В=, перемещает шар крана в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.
Простая установка
Привод для клапанов BELIMO NRF24A-SZ-S2-O простая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.
Ручное управление
Ручное управление поворотный электропривод БЕЛИМО NRF24A-SZ-S2-O осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.
Настройка угла поворота
Belimo NRF24A-SZ-S2-O поворотный привод Белимо настройка угла поворота осуществляется с помощью механических упоров.
Высокая функциональная надежность
Электропривод NRF24A-SZ-S2-O защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации.
Электроприводы NRF… S2 оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.
Документы
f0hf8o2rszm2z067ymnli4gyzbs9pk28 Размер: 379,7 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО NRF24A-SZ-S2-O для шаровых кранов с функцией аварийного управления.
Номинальное напряжение 24 В ~50/60 Гц / 24 B= Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В= Расчетная мощность 6 ВА Потребляемая мощность:
во время вращения
в состоянии покоя
3,5 Вт при номинальном крутящем моменте
2,5 ВтСоединение
Двигатель
Вспом. перекл. NRF24A-SZ-S2(-O)
Кабель: 1 м , 40,75 мм2
Кабель: 1 м , 60,75 мм2Вспомогательные переключатели для NRF24A-SZ-S2(-O) 2ОСДП, 1 мА…3(0,5) А, 250 В~ (1 фикс. 10%, 1 настраиваемый 11…100% ) Параллельное подключение Есть (с учетом мощностей) Крутящий момент (номинальный)
— двигатель
— пружина
Мин. 10 Нм при номинальном напряжении
Мин. 10 НмУправление
Управляющий сигнал
Рабочий диапазон
0…10 В= при входном сопротивлении 100 кОм
0,5 …10 В=Обратная связь 0,5 …10 В= Ровность хода ±5% Направление вращения – Двигатель:
Пружина:
NRF24A-SZ, NRF24A-SZ-S2
NRF24A-SZ-О, NRF24A-SZ-S2-ОРеверсивный переключатель /
НЗ — Обесточен: шаровой кран закрыт (А-АВ=0%)
НО — Обесточен: шаровой кран открыт (А-АВ=100%)Ручное управление С помощью ручного ключа с блокировкой Угол поворота Макс. 90 ° Время поворота — Двигатель
— Пружина90 с / 90 °
20 с при -20…50 °С / макс. 60 с при -30 °СУровень шума — Двигатель
— Пружина45 дБ
62 дБИндикация положения Механическая Класс защиты III для низких напряжений Степень защиты корпуса IP54 Температура окружающей среды –30…+50 °С Температура теплоносителя +5…+120 °С (в шаровом кране ) Температура хранения –40…+80 °С Влажность окружающей среды 95% отн., не конденсир. Техническое обслуживание Не требуется Вес 2,2 кг NRF24A-SZ-S2(-O) 2 кг NRF24A-SZ(-O) - Отзывы
-
