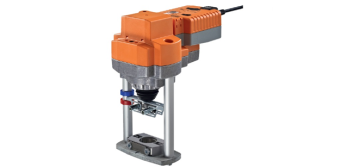

Привод BELIMO AVK230A-3
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод AVK230A-3 перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.
Время предварительной зарядки
В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.
Условия поставки (конденсатор)
AVK230A-3 электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO AVK230A-3 с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО AVK230A-3 с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo AVK230A-3 поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.
Индикация положения
Ход штока поворотный электропривод BELIMO AVK230A-3 определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo AVK230A-3 поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода AVK230A-3 привод в нормальный режим.
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Комбинация электропривод/клапан
Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод AVK230A-3.
Документы
93v9x47bx4g36ye1pkxupvyr1idlmnz9 Размер: 604,6 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО AVK230A-3 для седельных клапанов.
Electrical data Nominal voltage AC 230 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 85...265 V Power consumption in operation 3.5 W Power consumption in rest position 1.5 W Power consumption for wire sizing 6.5 VA Connection supply / control Cable 1 m, 4 x 0.75 mm Parallel operation Yes (note the performance data) Functional data Actuating force 2000 N Setting emergency position (POP) Actuator spindle retracted / extended, adjustable (POP rotary button) Manual override Gear disengagement with push-button Nominal stroke 32 mm Actuating time 150 s / 32 mm Actuating time emergency control function 35 s / 32 mm Sound power level motor max. 60 dB(A) Sound power level emergency setting position max. 60 dB(A) Position indication Mechanically, 5...32 mm stroke Safety Protection class IEC/EN II Protective insulated Degree of protection IEC/EN IP54 EMC CE according to 2004/108/EC Low voltage directive CE according to 2006/95/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Mode of operation Type 1.AA Rated impulse voltage supply / control 4 kV Control pollution degree 3 Ambient temperature 0...50°C Non-operating temperature -40...80°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight approx. 4.4 kg Terms Abbreviations POP = Power off position / emergency setting position
CPO = Controlled power off / controlled emergency control function
PF = Power fail delay time / bridging time - Отзывы
-
