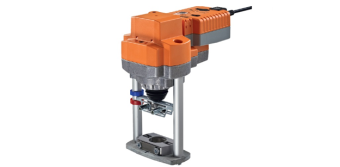

Привод BELIMO AVK24A-3-TPC
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод AVK24A-3-TPC перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.
Время предварительной зарядки
В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.
Условия поставки (конденсатор)
AVK24A-3-TPC электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO AVK24A-3-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО AVK24A-3-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo AVK24A-3-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.
Индикация положения
Ход штока поворотный электропривод BELIMO AVK24A-3-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo AVK24A-3-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода AVK24A-3-TPC привод в нормальный режим.
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Комбинация электропривод/клапан
Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод AVK24A-3-TPC.
Документы
9ct6d3vdc7egl9lucpd3iqey5fedlnlt Размер: 747,4 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО AVK24A-3-TPC для седельных клапанов.
Номинальное напряжение 24 В ~, 50/60 Гц 24 В= Диапазон номинального напряжения 19,2…28,8 В~ /21,6…28,8 В= Расчетная мощность 9,5 ВА Потребляемая мощность:
— во время вращения
— в состоянии покоя
5 Вт
2 ВтСоединение Контакты 4 мм и кабель: 1 м , 4 х 0,75 мм Параллельное подключение Возможно Функциональные данные Действующее усилие 2000 Н Установка точки срабатывания охранной функции Шток привода втягивается / выдвигается, настраивается поворотным регулятором POP Ручное управление Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное Ход штока 32 мм Время срабатывания 150 с / 32 мм Время срабатывания охранной функции (конденсатора) 35 с / 32 мм Уровень шума 60 дБ (А) Уровень шума срабатывания охранной функции 60 дБ (А) Индикация положения Механический указатель 5…32 мм штока Безопасность Класс защиты III (для низких напряжений) Электромагнитная совместимость СЕ в соответствии с 2004/108/ЕС Степень защиты корпуса IP54 Номинальный импульс напряжения 0,8 кВ Температура окружающей среды 0…+50° С Температура хранения –40…+80° С Влажность окружающей среды 95% отн., не конденсир. Техническое обслуживание Не требуется Вес 4,460 кг - Отзывы
-
