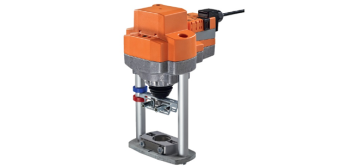

Привод BELIMO EVC24A-SZ
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод EVC24A-SZ управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO EVC24A-SZ, а также может служить управляющим сигналом для других приводов.
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO EVC24A-SZ с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО EVC24A-SZ с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo EVC24A-SZ поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.
Индикация положения
Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo EVC24A-SZ поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода в нормальный режим.
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Адаптация хода штока
В момент первого подключения электропитания EVC24A-SZ привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.
Документы
lvbnoq3o4e1xgj8g5n9r2yyfow74z3yq Размер: 375 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО EVC24A-SZ для седельных клапанов.
Electrical data Nominal voltage AC/DC 24 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V Power consumption in operation 11 W Power consumption in rest position 1.5 W Power consumption for wire sizing 18 VA Connection supply / control Cable 1 m, 4 x 0.75 mm Parallel operation Yes (note the performance data) Functional data Actuating force motor 2500 N Positioning signal Y DC 0...10 V Positioning signal Y note Input impedance 100 k Operating range Y DC 0.5...10 V Position feedback U DC 0.5...10 V Position feedback U note Max. 0.5 mA Position accuracy 5% absolute Manual override Gear disengagement with push-button, can be locked Nominal stroke 40 mm Actuating time 35 s / 40 mm Adaption setting range manual (automatic on first power-up) Sound power level motor 65 dB(A) Position indication Mechanically, 5...40 mm stroke Safety Protection class IEC/EN III Safety extra-low voltage Degree of protection IEC/EN IP54 EMC CE according to 2004/108/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Mode of operation Type 1 Rated impulse voltage supply / control 0.8 kV Control pollution degree 3 Ambient temperature 0...50°C Non-operating temperature -40...80°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight approx. 4.4 kg - Отзывы
-
