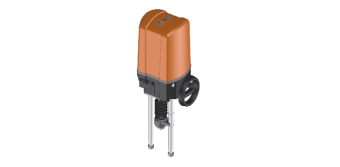

Привод BELIMO GV12-230-3-T
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Управление
Привод для клапанов BELIMO GV12-230-3-T управляется стандартным 0…10 В= сигналом. При достижении конечного положения двигатель отключается с помощью одного из двух, зависящих от нагрузки, выключателя. Эти выключатели выполняют защитную функцию при попадании посторонних предметов между конусом клапана и его седлом.
Установка.
Линейный электропривод БЕЛИМО GV12-230-3-T устанавливается на надлежащий клапан во время комплектации заказа. Подключение питания изолировано. Место соединения клапана с Belimo GV12-230-3-T линейный привод Белимо выполнено специальным образом, предотвращающим смещение привода относительно клапана.
Ручное управление
При отключении питания и/или отключенном двигателе Линейный электропривод BELIMO GV12-230-3-T возможно ручное управление c помощью маховика.
Для ручного управления выполнить следующие действия:
- Выдвинуть рукоятку из маховика
- Медленно вращая маховик, нажать кнопку для ручного управления
Кнопка включена- Поворачивать ручное колесо в направлении по часовой стрелке> Шток привода выдвигается
- Поворачивать ручное колесо против часовой стрелки> Шток приводавдвигается
Двигатель привод Belimo GV12-230-3-T поворотный привод Belimo находится в отключенном состоянии пока ручное колесо вдавлено. Ручное колесо выщелкивается автоматически при включении двигателя.
Высокая функциональная надежность
GV12-230-3-T привод защищен от короткого замыкания, смены полярности и перегрузки.
Индикация положения
Положение штока клапана отображается электропривод GV12-230-3-T при помощи механического указателя на переходнике. Указатель настраивается автоматически.
Документы
dk035ywmov9nuxrkge37g83k2fla8xmx Размер: 237,3 кб -
Характеристики
Технические характеристики Линейный электропривод БЕЛИМО GV12-230-3-T для седельных клапанов.
Номинальное напряжение 230 В ~ , 50 Гц Расчетная мощность заданна я 109 ВА Соединение Клеммы, 1,5 мм2 Фактическое усилие, усилие на закрытие 12 кН Управление 3-позиционное импульсное Минимальная длительность импульса > 0,5 с Ручное управление Ручным маховиком, временное Номинальный ход 65 мм Фактический ход штока 0,79 мм/с Указатель положения Механический (30…) 65 мм штока Вспомогательные переключатели 2 (нагрузка 16А , 250 B~) Класс защиты II Степень защиты корпуса IP 65 Температура окружающей среды –20…+70 °С Температура хранения –40…+80 °С Влажность окружающей среды 95% отн., не конденсир. Техническое обслуживание Не требуется Вес 10,5 кг - Отзывы
-
