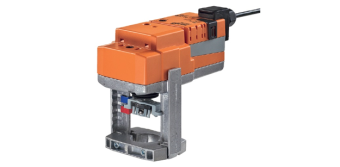

Поворотный электропривод БЕЛИМО NV230A-TPC для седельных клапанов.
| Номинальное напряжение | 230 В ~, 50/60 Гц |
| Диапазон номинального напряжения | 198…264 В ~ |
| Расчетная мощность | 4,5 ВА |
Потребляемая мощность:
— во время вращения
— в состоянии покоя |
2 Вт
1 Вт |
| Соединение Контакты | 4 мм и кабель: 1 м , 3 х 0,75 мм |
| Параллельное подключение | Возможно |
| Функциональные данные |
|---|
| Действующее усилие | 1000 Н |
| Ручное управление | Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное |
| Ход штока | 20 мм |
| Время срабатывания | 150 с / 20 мм |
| Уровень шума | 5 дБ (А) |
| Индикация положения | Механический указатель 5…20 мм штока |
| Безопасность |
|---|
| Класс защиты | II защитная изоляция |
| Электромагнитная совместимость | СЕ в соответствии с 2004/108/ЕС |
| Степень защиты корпуса | IP54 |
| Номинальный импульс напряжения | 4 кВ |
| Температура окружающей среды | 0…+50° С |
| Температура хранения | –40…+80° С |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | Не требуется |
| Вес | 1,320 кг |
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NV230A-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО NV230A-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo NV230A-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.
Индикация положения
Ход штока поворотный электропривод BELIMO NV230A-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NV230A-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода NV230A-TPC привод в нормальный режим .
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Комбинация электропривод/клапан
Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод NV230A-TPC.
