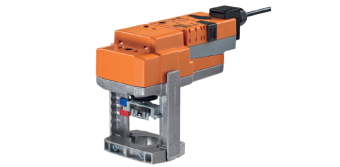

Привод BELIMO NV24A-MP-TPC
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Описание принципа действия
Привод NV24A-MP-TPC контролируется сигналом от 0 до 10 В= и осуществляет перемещение штока до положения согласно сигналу. Отображение измеряемого напряжения U электрическим способом указывает текущее положение поворотного электропривода BELIMO NV24A-MP-TPC, а также может использоваться в качестве управляющего сигнала для других электроприводов.
Коммуникация по MP-Bus:
Электропривод получает цифровой управляющий сигнал от верхнего уровня по средством шины MP-Bus и занимает заданное ему положение. Соединение U может использоваться как интерфейс коммуникации и не предоставляет измерения напряжения аналогового типа.
Простота установки
Простота установки привода для клапанов BELIMO NV24A-MP-TPC достигается при помощи зажимных губок специализированной формы. Электропривод может разворачиваться на 360° на шейке седельного клапана.
Возможность ручного управления
Возможность ручного управления поворотного электропривода БЕЛИМО NV24A-MP-TPC осуществляется при помощи регулятора на корпусе электропривода (постоянное или временное). Вывод механического редуктора из зацепления производится нажатием кнопки, по удержании кнопки привод отсоединен. Регулировку хода штока можно осуществлять при помощи ключа шестигранной формы 4 мм, который устанавливается в верхней части привода. Увеличение хода штока происходит, при вращении ключа по направлении часовой стрелки.
Высокая надежность функционирования
Поворотный электропривод Belimo NV24A-MP-TPC имеет защиту от перегрузок, не нуждается в концевых выключателях и останавливается автоматически по достижению положений конечных позиций.
Комбинация электропривода и клапана
Подходящий клапан можно подобрать на основе технических характеристик клапана, обязательно обращая внимание на допустимую температуру среды и величину запирающего давления.
Индикатор положения
На кронштейне со специализированными накладками механически определяется ход штока. Настройка диапазона хода происходит автоматически после начала работы.
Предустановленное положение
По заводской настройке: шток привода во втянутом положении. При поставке клапана с предустановленным на нем приводом Belimo NV24A-MP-TPC — установка направления движения производится согласно точке запирания крана.
Регулятор направления движения
При запуске регулятор направления хода штока изменяет в нормальный режим направление хода .
Дополнительные аксессуары
S2A-H - вспомогательные переключатели.
Осуществление адаптации хода штока
При первом подключения питания NV24A-MP-TPC, электропривод начинает адаптационный процесс — установка сигнала управления и сигнала обратной связи соответственно величине хода штока. Инициация ручной адаптации производится при нажатии кнопки «Adaption», расположенной на корпусе электропривода. После нажатия электропривод переместит шток в соответствующее сигналу управления положение.
Документы
7hf52d285uvsjg6lkkbkdf38c85ycn2o Размер: 855,1 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО NV24A-MP-TPC для седельных клапанов.
Electrical data Nominal voltage AC/DC 24 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V Power consumption in operation 1.5 W Power consumption in rest position 0.5 W Power consumption for wire sizing 3 VA Connection supply / control Terminals with cable 1 m, 4 x 0.75 mm (Terminal 4 mm) Parallel operation Yes (note the performance data) Functional data Actuating force 1000 N Positioning signal Y DC 0...10 V Positioning signal Y note Input impedance 100 k Control signal Y variable Open-close 3-point (AC only) Modulating (DC 0...32 V) Operating range Y DC 2...10 V Operating range Y variable Start point DC 0.5...30 V End point DC 2.5...32 V Position feedback U DC 2...10 V Position feedback U note Max. 0.5 mA Position feedback U variable Start point DC 0.5...8 V End point DC 2.5...10 V Position accuracy 5% absolute Manual override Gear disengagement with push-button, can be locked Nominal stroke 20 mm Actuating time 150 s / 20 mm Actuating time variable 90...150 s / 20 mm Adaption setting range manual (automatic on first power-up) Adaption setting range variable No action Adaption when switched on Adaption after pushing the gear disengagement button Override control MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%Override control variable MAX = (MIN + 33%)...100%
MIN = 0%...(MAX – 33%)
ZS = MIN...MAXSound power level motor 45 dB(A) Position indication Mechanically, 5...20 mm stroke Safety Protection class IEC/EN III Safety extra-low voltage Degree of protection IEC/EN IP54 EMC CE according to 2004/108/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Mode of operation Type 1 Rated impulse voltage supply / control 0.8 kV Control pollution degree 3 Ambient temperature 0...50°C Non-operating temperature -40...80°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight approx. 1.4 kg - Отзывы
-
