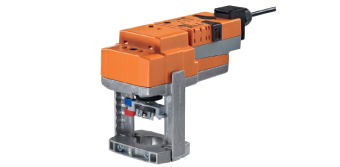

Привод BELIMO NVC24A-MP-TPC
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод NVC24A-MP-TPC управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO NVC24A-MP-TPC, а также может служить управляющим сигналом для других приводов.
Комуникаия по MP-Bus:
Привод получает свой цифровой регулировочный сигнал от верхнего уровня через шину MP-Bus и перемещается в заданное положение. Соединение U используется как Коммуникационный интерфейс и не поставляет аналоговые измерения напряжения.
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NVC24A-MP-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО NVC24A-MP-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo NVC24A-MP-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.
Индикация положения
Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NVC24A-MP-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода в нормальный режим.
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Адаптация хода штока
В момент первого подключения электропитания NVC24A-MP-TPC привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.
Документы
05e76lkiadtmffrtd6t6z3qvxh406sy9 Размер: 856,7 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО NVC24A-MP-TPC для седельных клапанов.
Electrical data Nominal voltage AC/DC 24 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V Power consumption in operation 3.5 W Power consumption in rest position 1.5 W Power consumption for wire sizing 5.5 VA Connection supply / control Terminals with cable 1 m, 4 x 0.75 mm (Terminal 4 mm) Parallel operation Yes (note the performance data) Functional data Actuating force 1000 N Positioning signal Y DC 0...10 V Positioning signal Y note Input impedance 100 k Control signal Y variable Open-close 3-point (AC only) Modulating (DC 0...32 V) Operating range Y DC 2...10 V Operating range Y variable Start point DC 0.5...30 V End point DC 2.5...32 V Position feedback U DC 2...10 V Position feedback U note Max. 0.5 mA Position feedback U variable Start point DC 0.5...8 V End point DC 2.5...10 V Position accuracy 5% absolute Manual override Gear disengagement with push-button, can be locked Nominal stroke 20 mm Actuating time 35 s / 20 mm Actuating time variable 35...90 s / 20 mm Adaption setting range manual (automatic on first power-up) Adaption setting range variable No action Adaption when switched on Adaption after pushing the gear disengagement button Override control MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%Override control variable MAX = (MIN + 33%)...100%
MIN = 0%...(MAX – 33%)
ZS = MIN...MAXSound power level motor 60 dB(A) Position indication Mechanically, 5...20 mm stroke Safety Protection class IEC/EN III Safety extra-low voltage Degree of protection IEC/EN IP54 EMC CE according to 2004/108/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Mode of operation Type 1 Rated impulse voltage supply / control 0.8 kV Control pollution degree 3 Ambient temperature 0...50°C Non-operating temperature -40...80°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Weight Weight approx. 1.4 kg - Отзывы
-
