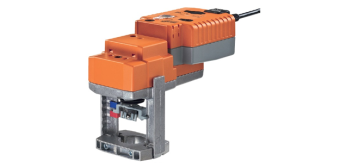

Привод BELIMO NVK230A-3
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
NVK230A-3 электропривод перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.
Время предварительной зарядки
В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.
Условия поставки (конденсатор)
Электропривод NVK230A-3 поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NVK230A-3 с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО NVK230A-3 с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo NVK230A-3 поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.
Индикация положения
Ход штока поворотный электропривод BELIMO NVK230A-3 определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NVK230A-3 поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода NVK230A-3 привод в нормальный режим .
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Комбинация электропривод/клапан
Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод NVK230A-3.
-
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО NVK230A-3 для седельных клапанов.
Elektrische Daten Nennspannung AC 230 V Nennspannung Frequenz 50/60 Hz Funktionsbereich AC 85...265 V Leistungsverbrauch Betrieb 2 W Leistungsverbrauch Ruhestellung 1 W Leistungsverbrauch Dimensionierung 4.5 VA Anschluss Speisung / Steuerung Kabel 1 m, 4 x 0.75 mm Parallelbetrieb Ja (Leistungsdaten beachten) Funktionsdaten Stellkraft 1000 N Einstellung Notstellposition Antriebsspindel eingefahren / ausgefahren, einstellbar (POP-Drehknopf) Handverstellung Getriebeausrastung mit Drucktaste Nennhub 20 mm Stellzeit 150 s / 20 mm Stellzeit Notstellfunktion 35 s / 20 mm Schallleistungspegel Motor max. 56 dB(A) Schallleistungspegel Notstellfunktion max. 60 dB(A) Stellungsanzeige mechanisch, 5...20 mm Hub Sicherheit Schutzklasse IEC/EN II schutzisoliert Schutzart IEC/EN IP54 EMV CE gemass 2004/108/EG Niederspannungsrichtlinie CE gemass 2006/95/EG Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14 Wirkungsweise Typ 1.AA Bemessungsstossspannung Speisung / Steuerung 4 kV Verschmutzungsgrad der Umgebung 3 Umgebungstemperatur 0...50°C Lagertemperatur -40...80°C Umgebungsfeuchte 95% r.H., nicht kondensierend Wartung wartungsfrei Gewicht Gewicht ca. 1.7 kg Begriffe Abkurzungen POP = Power off position / Notstellposition
CPO = Controlled power off / Kontrollierte Notstellfunktion
PF = Power fail delay time / Uberbruckungszeit - Отзывы
-
