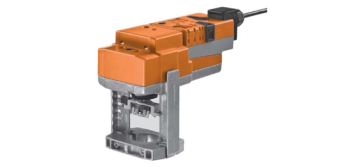

Привод BELIMO SV24A-SR-TPC
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Принцип действия
Электропривод SV24A-SR-TPC управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO SV24A-SR-TPC, а также может служить управляющим сигналом для других приводов.
Прямая установка
Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO SV24A-SR-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.
Ручное управление
Возможно ручное управление поворотный электропривод БЕЛИМО SV24A-SR-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.
Высокая функциональная надежность
Belimo SV24A-SR-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.
Индикация положения
Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.
Установленное положение
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo SV24A-SR-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.
Переключатель направления движения
При пуске переключатель направления хода штока переключает направление хода в нормальный режим.
Электрические аксессуары
Вспомогательные переключатели S2A-H.
Адаптация хода штока
В момент первого подключения электропитания SV24A-SR-TPC привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.
Документы
q22ax6b2b6hfrfjg8gnyvzjwusmu7jjj Размер: 315,8 кб -
Характеристики
Технические характеристики Поворотный электропривод БЕЛИМО SV24A-SR-TPC для седельных клапанов.
Номинальное напряжение 24 В ~, 50/60 Гц 24 В= Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В= Расчетная мощность 3,5 ВА Потребляемая мощность:
— во время вращения
— в состоянии покоя
2 Вт
1,5 ВтСоединение Контакты 4 мм и кабель: 1 м , 4 х 0,75 мм Параллельное подключение Возможно Функциональные данные Действующее усилие 1500 Н Управляющий сигнал Y 0…10 В= (при вход. сопротивлении 100 кОм) Рабочий диапазон 2…10 В= Сигнал обратной связи U 2…10 В= при макс 0,5мА Точность позиционирования ± 5% Ручное управление Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное Ход штока 20 мм Время срабатывания 150 с / 20 мм Уровень шума 35 дБ (А) Индикация положения Механический указатель 5…20 мм штока Безопасность Класс защиты III (для низких напряжений) Электромагнитная совместимость СЕ в соответствии с 2004/108/ЕС Степень защиты корпуса IP54 Номинальный импульс напряжения 0,8 кВ Температура окружающей среды 0…+50° С Температура хранения –40…+80° С Влажность окружающей среды 95% отн., не конденсир. Техническое обслуживание Не требуется Вес 1,390 кг - Отзывы
-
