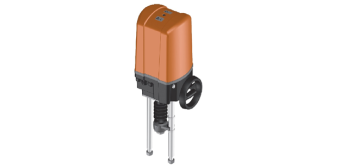

Привод BELIMO GV12-24-SR-T

Управление

Привод для клапанов BELIMO GV12-24-SR-T управляется стандартным 0…10 В= сигналом. При достижении конечного положения двигатель отключается с помощью одного из двух, зависящих от нагрузки, выключателя. Эти выключатели выполняют защитную функцию при попадании посторонних предметов между конусом клапана и его седлом.

Установка.

Линейный электропривод БЕЛИМО GV12-24-SR-T устанавливается на надлежащий клапан во время комплектации заказа. Подключение питания изолировано. Место соединения клапана с Belimo GV12-24-SR-T линейный привод Белимо выполнено специальным образом, предотвращающим смещение привода относительно клапана.

Ручное управление

При отключении питания и/или отключенном двигателе Линейный электропривод BELIMO GV12-24-SR-T возможно ручное управление c помощью маховика.

Для ручного управления выполнить следующие действия:

•  Выдвинуть рукоятку из маховика
• Медленно вращая маховик, нажать кнопку для ручного управления

Кнопка включена

• Поворачивать ручное колесо в направлении по часовой стрелке> Шток привода выдвигается
• Поворачивать ручное колесо против часовой стрелки> Шток привода вдвигается

Двигатель привод Belimo GV12-24-SR-T поворотный привод Belimo находится в отключенном состоянии пока ручное колесо вдавлено. Ручное колесо выщелкивается автоматически при включении двигателя.

Высокая функциональная надежность

GV12-24-SR-T привод защищен от короткого замыкания, смены полярности и перегрузки.

Индикация положения

Положение штока клапана отображается электропривод GV12-24-SR-T при помощи механического указателя на переходнике. Указатель настраивается автоматически.
