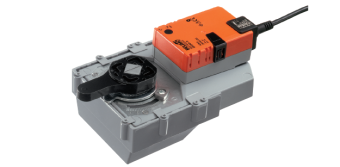

Привод BELIMO DR24A-MP-7
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Применение
Поворотный электропривод BELIMO DR24A-MP-7 используется для установки на дисковую поворотную заслонку BELIMO серии D6… или на заслонки других производителей, соответствующих следующей спецификации:
- конец штока квадратного сечения (17 мм) для соединения с поворотным электроприводом
- круглое отверстие (d=70 мм) для монтажа с поворотной заслонкой.
Адаптеры для других размеров по запросу
Простая установка
Простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 .
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Belimo DR24A-MP-7 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Документы
wsnuzggov42mbrvozma4huufldo284ow Размер: 424,2 кб -
Характеристики
Технические характеристики Электропривод BELIMO DR24A-MP-7 поворотный электропривод дисковых поворотных заслонок для подключения в сеть MP-Bus , IP54.
Electrical data Nominal voltage AC/DC 24 V Nominal voltage frequency 50/60 Hz Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V Power consumption in operation 9 W Power consumption in rest position 2 W Power consumption for wire sizing 12 VA Connection supply / control Cable 1 m, 4 x 0.75 mm Parallel operation No Functional data Torque motor Max. ‹90 Nm (not constant) Positioning signal Y DC 0...10 V Positioning signal Y note I nput impedance 100 k Control signal Y variable Open-close
3-point (AC only)
Modulating (DC 0...32 V)Operating range Y DC 2...10 V Position feedback U DC 2...10 V Position feedback U note Max. 0.5 mA Position accuracy ±5% Manual override Gear disengagement with push-button, can be locked Running time motor 150 s / 90° Motor running time variable 75...290 s Adaption setting range manual (automatic on first power-up) Adaption setting range variable No action
Adaption when switched on
Adaption after pushing the gear disengagement buttonSound power level motor 45 dB(A) Position indication Mechanically (integrated) Safety Protection class IEC/EN III Safety extra-low voltage Protection class UL UL Class 2 Supply Degree of protection IEC/EN IP54 Degree of protection NEMA/UL NEMA 2, UL Enclosure Type 2 EMC CE according to 2004/108/EC Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14 Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02 Mode of operation Type 1 Rated impulse voltage supply / control 0.8 kV Control pollution degree 3 Ambient temperature -30...50°C Non-operating temperature -40...80°C Ambient humidity 95% r.h., non-condensing Maintenance Maintenance-free Mechanical data Connection flange F07 Weight Weight approx. 4.2 kg - Отзывы
-
