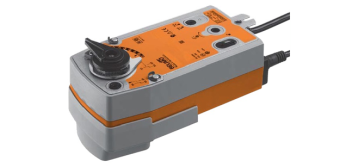

Привод BELIMO SRF24A-SZ-S2-5
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Описание
Управление
Поворотный электропривод BELIMO SRF24A-SZ-S2-5 управляется с помощью стандартного модулирующего сигнала DC 0...10 V. Привод вращает клапан, одновременно заряжая возвратную пружину в рабочее положение. Прерывание напряжения питания, клапан поворачивается обратно в аварийном положении по энергии пружины.
Непосредственный монтаж
Простая прямая установка привод для клапанов BELIMO SRF24A-SZ-S2-5 на шаровой затвор или клапан-бабочки с фланцем. Положение установки по отношению к арматуре может быть выбран с шагом 90 °.
Ручная регулировка
Электропривод SRF24A-SZ-S2-5 в ручном режиме управляется рукояткой, клапан может управляться вручную и фиксируется в любом положении с помощью переключателя блокировки. Разблокировка автоматически или вручную с применением рабочего напряжения.
Высокая надежность
Поворотный электропривод БЕЛИМО SRF24A-SZ-S2-5 защищен от перегрузок, не требует конечных выключателей и останавливается при достижении крайних положений.
Регулируемый угол поворота
Регулируемый угол поворота с механическим ограничителем Belimo SRF24A-SZ-S2-5 поворотный привод Белимо.
Документы
ggeab7yjz79uodzg4ta9jsl0or5rcouk Размер: 483,9 кб -
Характеристики
Технические характеристики Моделирующий Поворотный электропривод БЕЛИМО SRF24A-SZ-S2-5 с функцией аварийного закрытия для шаровых клапанов и задвижек.
Elektrische Daten Nennspannung AC/DC 24 V Nennspannung Frequenz 50/60 Hz Funktionsbereich AC 19.2...28.8 V / DC 21.6...28.8 V Leistungsverbrauch Betrieb 5.5 W Leistungsverbrauch Ruhestellung 3 W Leistungsverbrauch Dimensionierung 8.5 VA Hilfsschalter 2 x EPU, 1 x 10% / 1 x 11...90% Schaltleistung Hilfsschalter 1 mA...3 (0.5) A, AC 250 V Anschluss Speisung / Steuerung Kabel 1 m, 4 x 0.75 mm Anschluss Hilfsschalter Kabel 1 m, 6 x 0.75 mm Parallelbetrieb Ja (Leistungsdaten beachten) Funktionsdaten Drehmoment Motor min. 20 Nm Drehmoment Federrucklauf min. 20 Nm Stellsignal Y DC 0...10 V Stellsignal Y Hinweis Eingangswiderstand 100 k Arbeitsbereich Y DC 0.5...10 V Stellungsruckmeldung U DC 0.5...10 V Stellungsruckmeldung U Hinweis max. 0.5 mA Gleichlauf ±5% Drehsinn Motor Y=0 (0V = A - AB = 0%) Drehsinn Federrucklauf stromlos NC, Ventil geschlossen (A - AB = 0%) Handverstellung via Handkurbel und Verriegelungsschalter Drehwinkel 90° Laufzeit Motor 90 s / 90° Laufzeit Notstellfunktion ‹20 s / 90° Schallleistungspegel Motor max. 45 dB(A) Stellungsanzeige mechanisch Lebensdauer min. 60‘000 Notstellungen Sicherheit Schutzklasse IEC/EN III Schutzkleinspannung Schutzklasse UL UL Class 2 Supply Schutzklasse Hilfsschalter IEC/EN II schutzisoliert Schutzart IEC/EN IP54 Schutzart NEMA/UL NEMA 2, UL Enclosure Type 2 EMV CE gemass 2004/108/EG Niederspannungsrichtlinie CE gemass 2006/95/EG Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14 Zertifizierung UL cULus gemass UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02 Wirkungsweise Typ 1.AA.B Bemessungsstossspannung Speisung / Steuerung 0.8 kV Bemessungsstossspannung Hilfsschalter 2.5 kV Verschmutzungsgrad der Umgebung 3 Umgebungstemperatur -30...50°C Lagertemperatur -40...80°C Umgebungsfeuchte 95% r.H., nicht kondensierend Wartung wartungsfrei Mechanische Daten Flanschtyp ISO 5211 F05 Gewicht Gewicht ca. 2.5 kg - Отзывы
-
